あさひⅡ型 （大型ブロック積）
一般工種名：大型ブロック積擁壁
特長
- 大型積みブロック0.5m×2.0m(1.0㎡/個)の練積みタイプ。水平積みと背面壁があることで施工性能が格段に向上しています。
- 表面意匠は「擬石模様」を標準としますが、用途により「滑面タイプ」も対応可能です。
(滑面タイプは45型・50型・55型に対応可) - 表面意匠は「擬石模様」として明度証明(平均明度5.0)、テクスチャー証明(平均輝度14)を取得。
用途

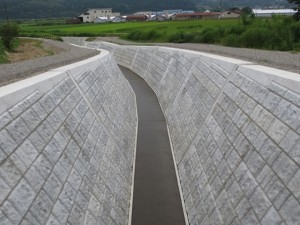

- 各種工事の土留め工や護岸工。
仕様

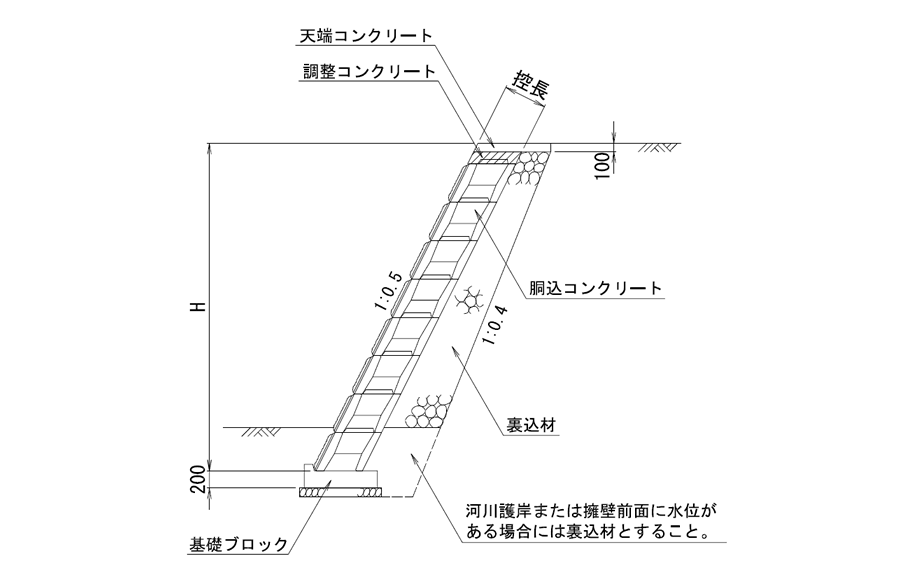

標準断面図

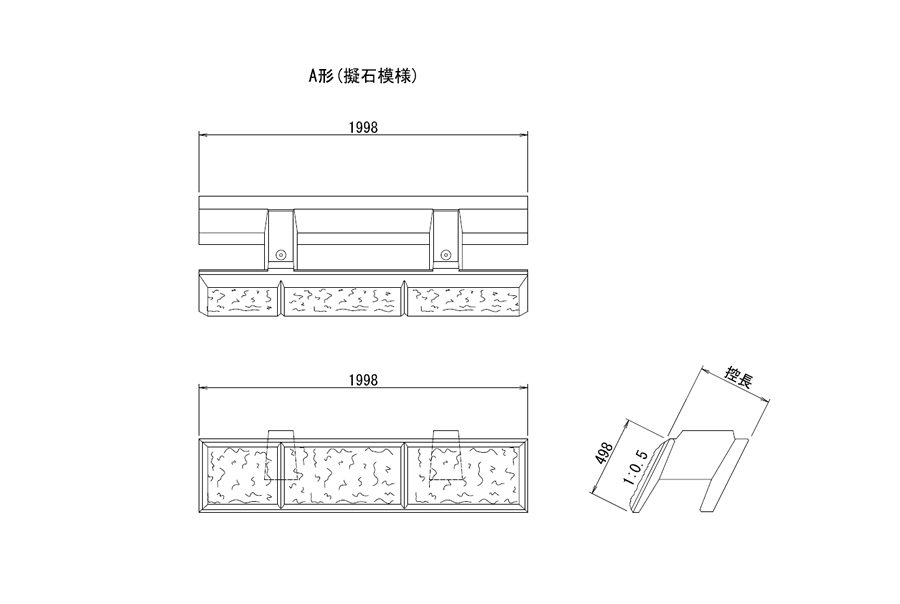

規格寸法図
規格諸元
| 面模様 | タイプ | 呼び名 | 主要寸法 法長×幅×控長(mm) |
参考質量 (kg) |
胴込量 (m3/個) |
使用個数 (個/m2) |
|---|---|---|---|---|---|---|
| 滑面 | 45型 | A形(基本) | 498×1,998×450 | 424 | 0.269 | 1 |
| B形(端部) | 498×996×450 | 210 | 0.134 | 2 | ||
| 50型 | A形(基本) | 498×1,998×500 | 538 | 0.269 | 1 | |
| B形(端部) | 498×996×500 | 267 | 0.134 | 2 | ||
| 55型 | A形(基本) | 498×1,998×550 | 653 | 0.269 | 1 | |
| B形(端部) | 498×996×550 | 324 | 0.134 | 2 | ||
| 擬石 | 35型 | A形(基本) | 498×1,998×350 | 510 | 0.138 | 1 |
| B形(端部) | 498×996×350 | 255 | 0.070 | 2 | ||
| C形(端部) | 498×495×350 | 130 | 0.033 | 4 | ||
| 45型 | A形(基本) | 498×1,998×450 | 535 | 0.228 | 1 | |
| B形(端部) | 498×996×450 | 265 | 0.114 | 2 | ||
| 50型 | A形(基本) | 498×1,998×500 | 550 | 0.269 | 1 | |
| B形(端部) | 498×996×500 | 275 | 0.134 | 2 | ||
| 55型 | A形(基本) | 498×1,998×550 | 665 | 0.269 | 1 | |
| B形(端部) | 498×996×550 | 330 | 0.134 | 2 |

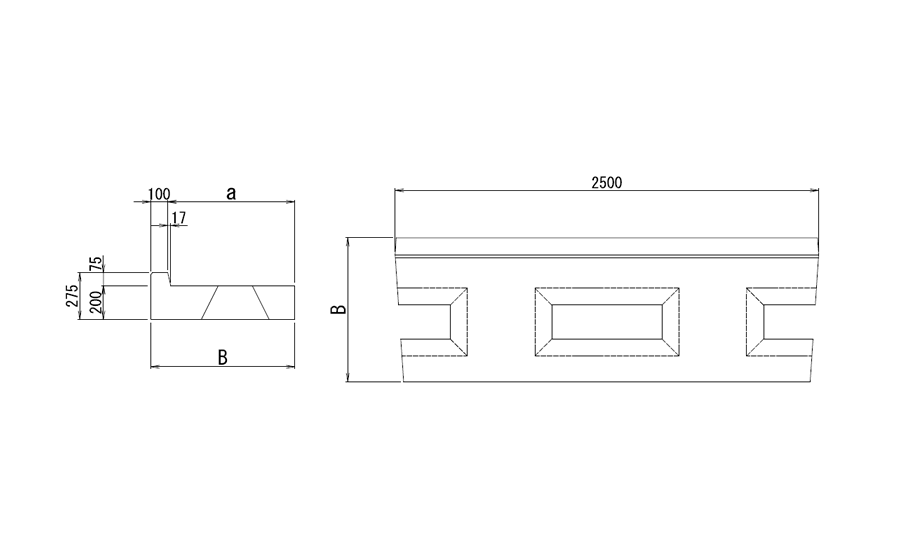

基礎ブロック形状図
規格諸元
| 種類 | 控長 (mm) |
主要寸法(mm) | 長さ (mm) |
参考質量 (kg) |
中詰量 (m3/個) |
|
|---|---|---|---|---|---|---|
| B | a | |||||
| 650 | 350 | 650 | 550 | 2500 | 613 | 0.0787 |
| 450 | ||||||
| 850 | 500 | 850 | 750 | 2500 | 805 | 0.0953 |
| 550 | ||||||
