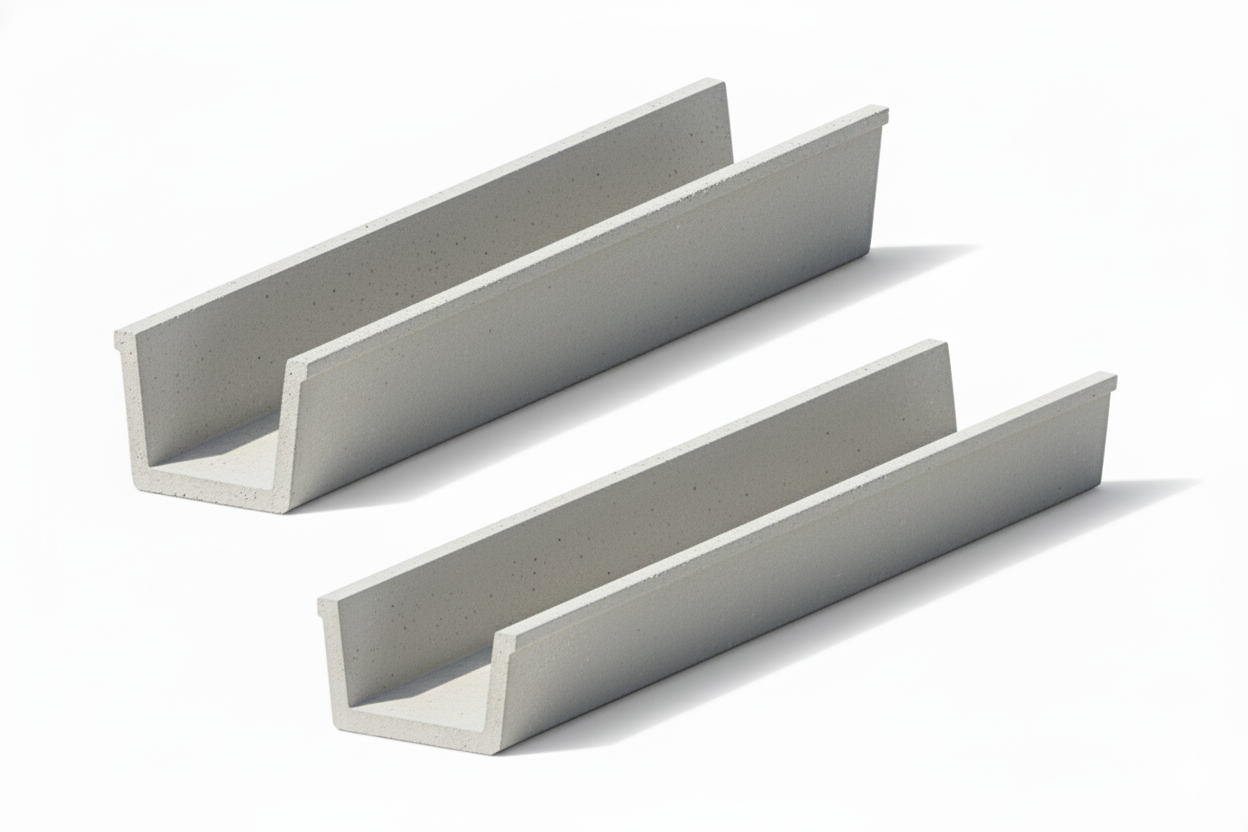

ベンチフリュームⅠ型・Ⅱ型　北陸地方整備局対応型

仕様

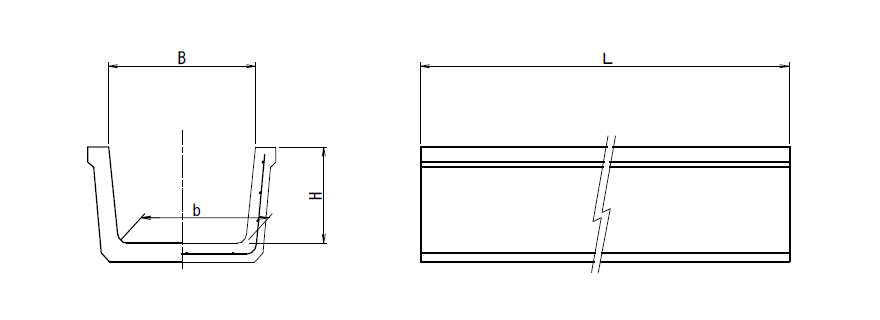

規格寸法図

規格寸法図

規格諸元

  呼び名 寸法(mm) 参考質量(kg)
B H b L
1,000		 L
2,000		 L
5,000
Ⅰ型 200 200 150 170 45 90 ―
250 250 170 215 53 106 ―
300 300 200 260 68 136 350
350 350 235 300 90 180 ―
400 400 260 345 114 227 580
450 450 295 390 127 253 ―
500 500 320 435 154 308 780
550 550 355 475 176 352 ―
600 600 380 520 189 378 950
650 650 415 565 219 438 ―
700 700 440 610 254 508 ―
800 800 490 695 299 598 1,500
900 900 550 785 376 752 ―
1,000 1,000 600 875 435 870 2,180
Ⅱ型 300 300 300 260 96 192 480
400 400 400 340 140 280 700
500 500 500 430 208 416 1,050
600 600 600 520 288 572 1,430
800 800 800 690 481 962 2,400
1,000 1,000 1,000 870 754 1,508 3,780
