大型ボックスカルバート
一般工種名：大型分割ボックスカルバート
特長
経済性
規格の統一化、接合金具の改良により、現場打ボックスカルバートと同等な経済性を有し、トータルコスト縮減を図りました。
省人化
今回の調査によるとⅢ型分割ボックスカルバート（4分割）では、現場の作業員は51人で積算基準による現場打ち施工の222人に対して、70%以上の大幅な省人化を図ることができました。
安全性
大型プレキャストボックスカルバートでは、鉄筋組立や型枠及び支保工設置・撤去の現場作業が無く、未然に工事災害を防ぐため作業の安全性が大幅に高まります。
工期短縮
現場作業での実績工期を比較すると、現場打ち施工の役100日に対して、大型プレキャストボックスカルバート施工は約30日となり60%以上の工期短縮が図れます。
用途

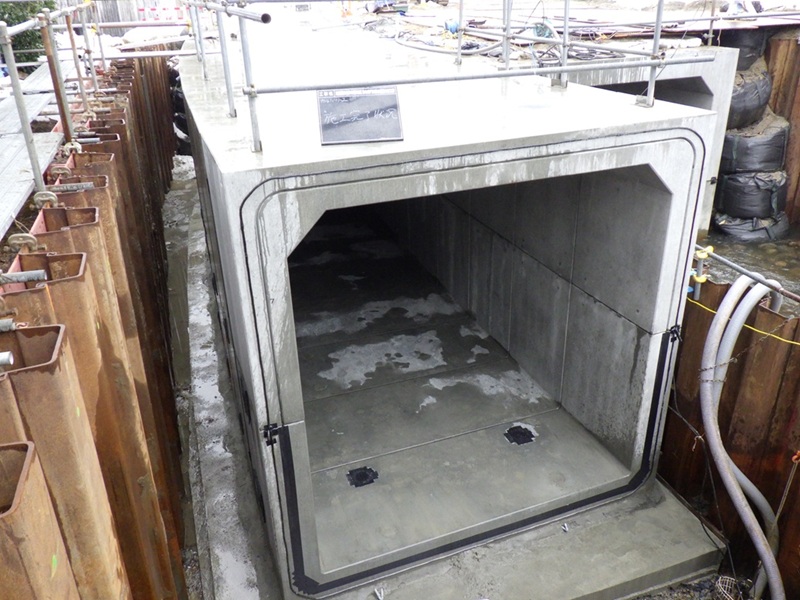

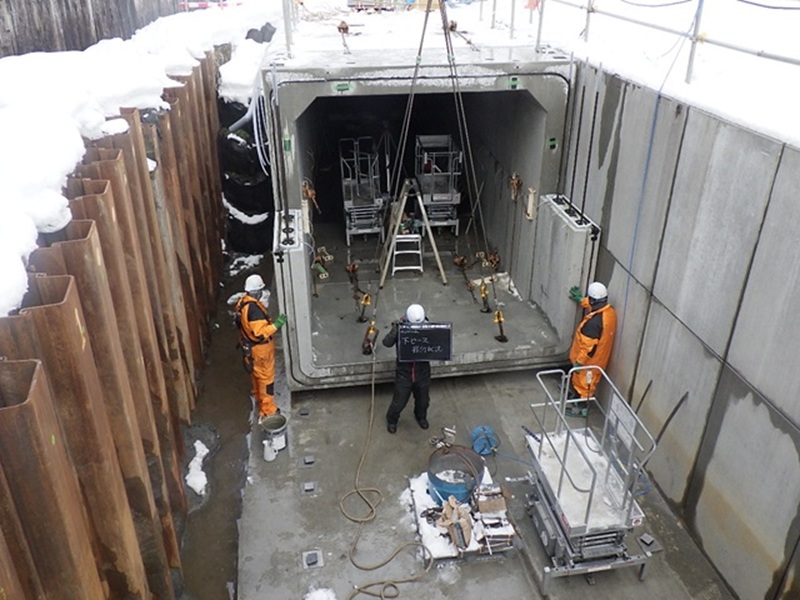

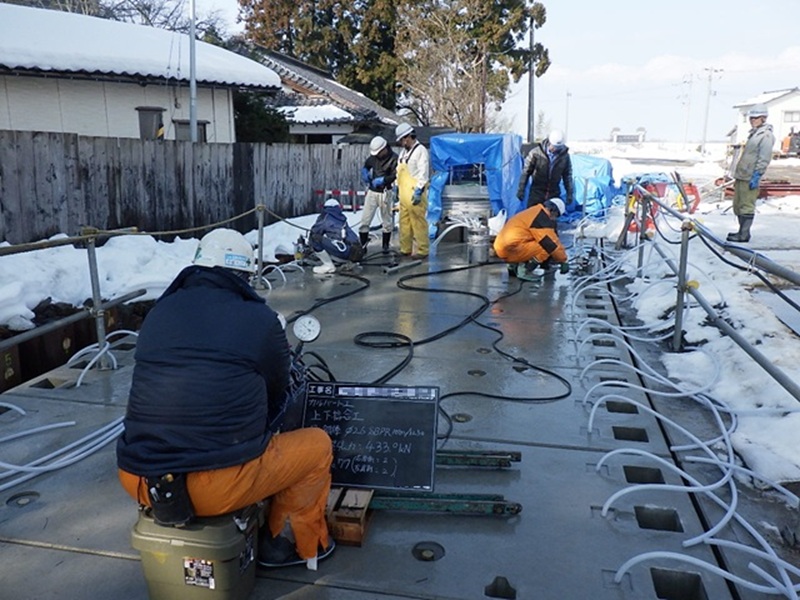

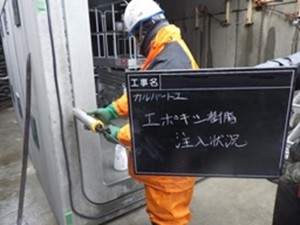

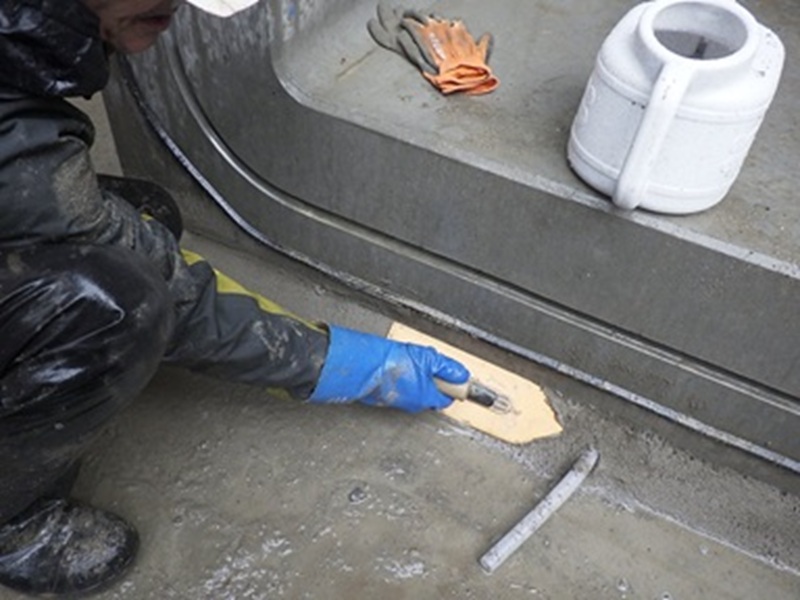

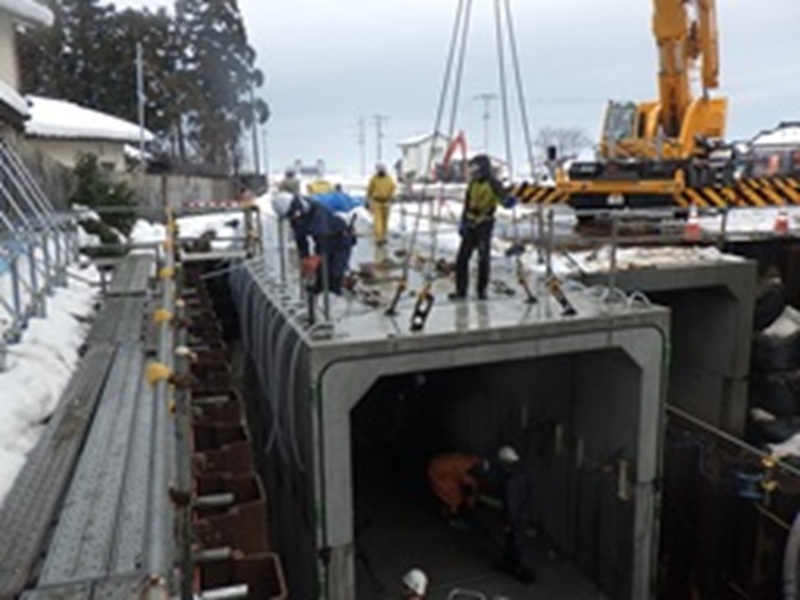

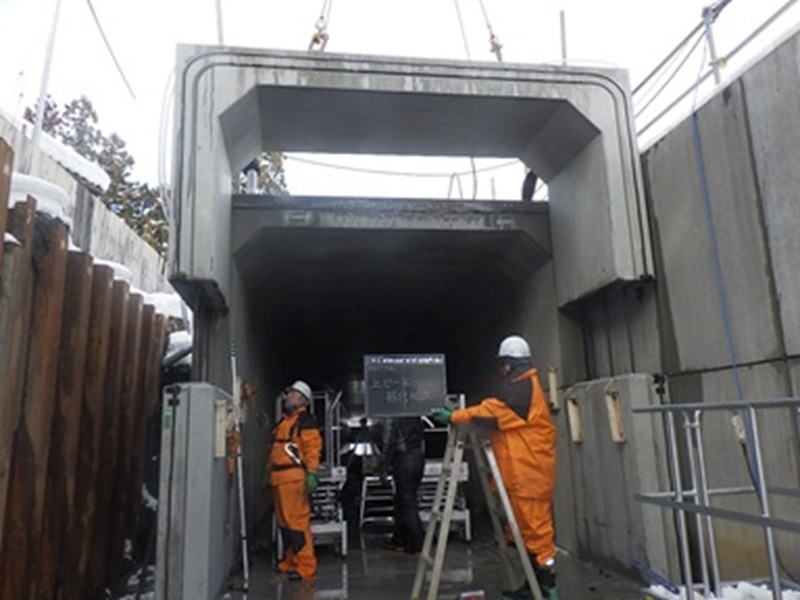

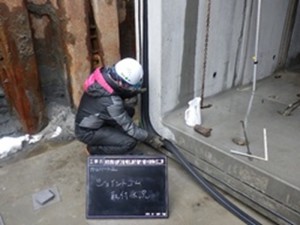

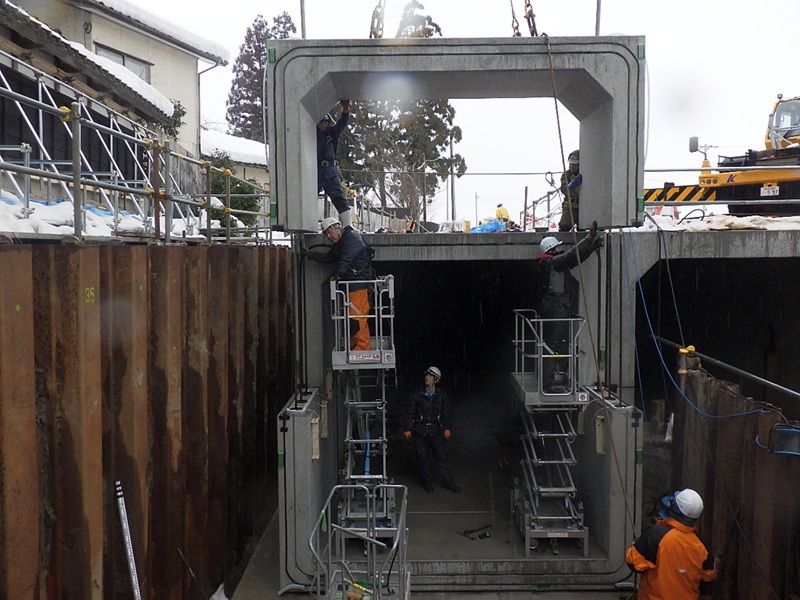

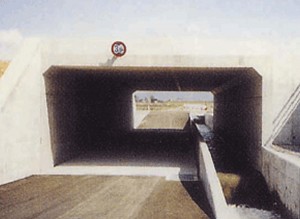

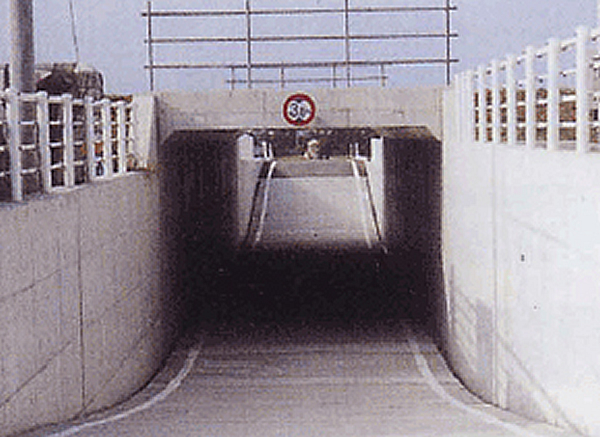

- 道路下に埋設される道路、水路用カルバートとして使用
- 摘要可能な内空断面
幅 4.0 ～ 10.0m
高さ 3.0 ～ 6.0m
Ⅰ型分割ボックスカルバート(2分割)北陸地方整備局対応型

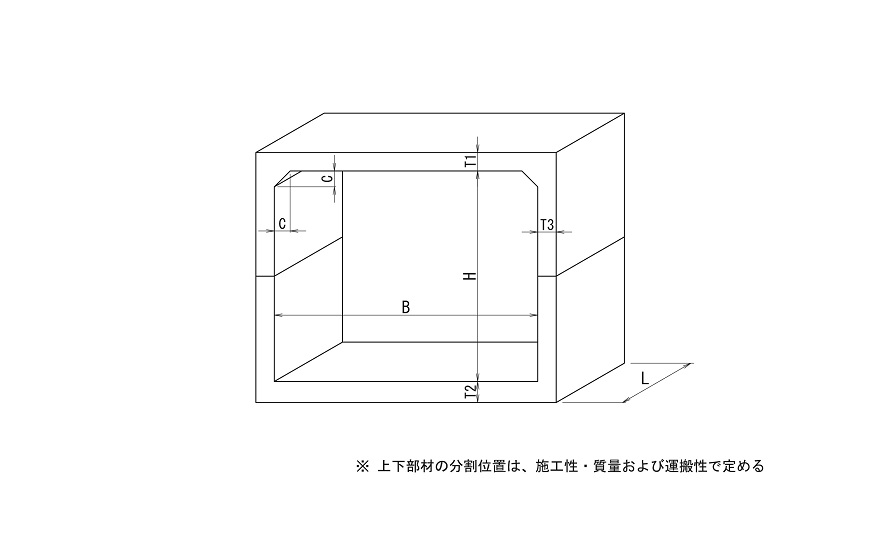

規格寸法図
規格諸元
| 土かぶり | 呼び名 B×H | 製品寸法(mm) | 1セット 質量(ton) |
||||
|---|---|---|---|---|---|---|---|
| T1 | T2 | T3 | C | L | |||
| 1.0m | 4,000×3,000 | 300 | 300 | 300 | 300 | 1,495 | 17.4 |
| 4,000×4,000 | 300 | 300 | 300 | 300 | 1,495 | 19.6 | |
| 4,000×5,000 | 300 | 300 | 300 | 300 | 1,495 | 21.9 | |
| 4,500×3,000 | 300 | 300 | 300 | 300 | 1,495 | 18.5 | |
| 4,500×4,000 | 300 | 300 | 300 | 300 | 1,495 | 20.7 | |
| 4,500×5,000 | 300 | 300 | 300 | 300 | 1,495 | 23.0 | |
| 5,000×3,000 | 300 | 300 | 300 | 300 | 1,495 | 19.6 | |
| 5,000×4,000 | 300 | 300 | 300 | 300 | 1,495 | 21.9 | |
| 5,000×5,000 | 300 | 300 | 300 | 300 | 1,495 | 24.1 | |
| 5,500×3,000 | 300 | 300 | 300 | 300 | 1,495 | 20.7 | |
| 5,500×4,000 | 300 | 300 | 300 | 300 | 1,495 | 23.0 | |
| 6,000×4,000 | 300 | 300 | 300 | 300 | 1,495 | 24.1 | |
| 2.0m | 4,000×3,000 | 300 | 300 | 300 | 300 | 1,495 | 17.4 |
| 4,000×4,000 | 300 | 300 | 300 | 300 | 1,495 | 19.6 | |
| 4,000×5,000 | 300 | 300 | 350 | 300 | 1,495 | 24.0 | |
| 4,500×3,000 | 300 | 300 | 300 | 300 | 1,495 | 18.5 | |
| 4,500×4,000 | 300 | 350 | 300 | 300 | 1,495 | 21.7 | |
| 4,500×5,000 | 350 | 350 | 350 | 300 | 1,495 | 27.0 | |
| 5,000×3,000 | 350 | 350 | 300 | 300 | 1,495 | 21.7 | |
| 5,000×4,000 | 350 | 350 | 300 | 300 | 1,495 | 24.0 | |
| 5,000×5,000 | 350 | 350 | 350 | 300 | 1,495 | 28.3 | |
| 5,500×3,000 | 350 | 350 | 350 | 300 | 1,495 | 24.4 | |
| 3.0m | 4,000×3,000 | 300 | 350 | 300 | 300 | 1,495 | 18.2 |
| 4,000×4,000 | 300 | 350 | 300 | 300 | 1,495 | 20.5 | |
| 4,000×5,000 | 350 | 350 | 350 | 300 | 1,495 | 25.7 | |
| 4,500×3,000 | 350 | 350 | 350 | 300 | 1,495 | 21.8 | |
| 4,500×4,000 | 350 | 400 | 350 | 300 | 1,495 | 25.4 | |
| 4,500×5,000 | 350 | 400 | 400 | 300 | 1,495 | 30.1 | |
| 5,000×3,000 | 350 | 400 | 350 | 300 | 1,495 | 24.2 | |
| 5,000×4,000 | 350 | 400 | 350 | 300 | 1,495 | 26.8 | |
| 5,000×5,000 | 350 | 450 | 400 | 300 | 1,495 | 32.6 | |
| 5,500×3,000 | 400 | 450 | 400 | 300 | 1,495 | 29.3 | |
※「大型プレキャストボックスカルバート設計・施工要領」による。
Ⅲ型分割ボックスカルバート(4分割)北陸地方整備局対応型

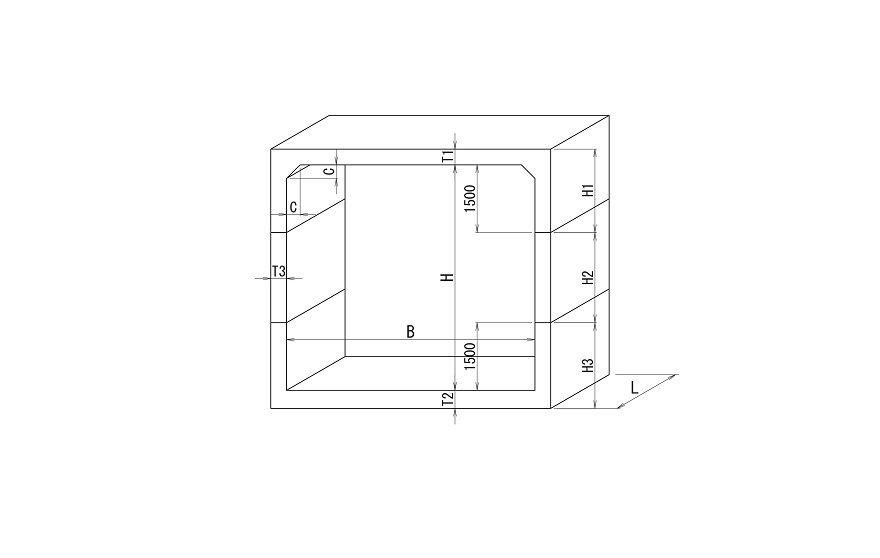

規格寸法図
規格諸元
| 土かぶり | 呼び名 B×H | 製品寸法 | 1セット 質量(ton) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
| H1 | H2 | H3 | T1 | T2 | T3 | C | L | |||
| 1.0m | 5,500×5,000 | 1,800 | 2,000 | 1,800 | 300 | 300 | 300 | 300 | 1,495 | 25.2 |
| 6,000×5,000 | 1,800 | 2,000 | 1,850 | 300 | 350 | 300 | 300 | 1,495 | 27.6 | |
| 6,500×5,000 | 1,850 | 2,000 | 1,900 | 350 | 400 | 350 | 350 | 1,495 | 33.7 | |
| 6,500×6,000 | 1,900 | 3,000 | 1,900 | 400 | 400 | 400 | 350 | 1,495 | 40.2 | |
| 7,000×5,000 | 1,900 | 2,000 | 1,900 | 400 | 400 | 400 | 350 | 1,495 | 38.7 | |
| 7,000×6,000 | 1,900 | 3,000 | 1,900 | 400 | 400 | 400 | 350 | 1,495 | 41.7 | |
| 7,500×5,000 | 1,900 | 2,000 | 1,950 | 400 | 450 | 400 | 350 | 1,495 | 41.8 | |
| 7,500×6,000 | 1,900 | 3,000 | 1,950 | 400 | 450 | 400 | 350 | 1,495 | 44.8 | |
| 8,000×5,000 | 1,950 | 2,000 | 1,950 | 450 | 450 | 400 | 350 | 1,495 | 45.0 | |
| 8,000×6,000 | 1,950 | 3,000 | 2,000 | 450 | 500 | 400 | 350 | 1,495 | 49.6 | |
| 8,500×5,000 | 1,950 | 2,000 | 2,000 | 450 | 500 | 450 | 400 | 1,495 | 50.8 | |
| 8,500×6,000 | 1,950 | 3,000 | 2,000 | 450 | 500 | 450 | 400 | 1,495 | 54.2 | |
| 9,000×5,000 | – | – | – | – | – | – | – | – | – | |
| 9,000×6,000 | – | – | – | – | – | – | – | – | – | |
| 9,500×5,000 | – | – | – | – | – | – | – | – | – | |
| 9,500×6,000 | – | – | – | – | – | – | – | – | – | |
| 10,000×5,000 | – | – | – | – | – | – | – | – | – | |
| 1,0000×6,000 | – | – | – | – | – | – | – | – | – | |
| 2.0m | 5,500×4,000 | 1,850 | 1,000 | 1,900 | 350 | 400 | 350 | 300 | 1,495 | 28.2 |
| 5,500×5,000 | 1,850 | 2,000 | 1,900 | 350 | 400 | 350 | 300 | 1,495 | 30.8 | |
| 6,000×4,000 | 1,850 | 1,000 | 1,900 | 350 | 400 | 350 | 300 | 1,495 | 29.6 | |
| 6,000×5,000 | 1,850 | 2,000 | 1,950 | 350 | 450 | 350 | 300 | 1,495 | 33.5 | |
| 6,500×5,000 | 1,950 | 2,000 | 2,000 | 450 | 500 | 450 | 350 | 1,495 | 43.6 | |
| 6,500×6,000 | 1,950 | 3,000 | 2,000 | 450 | 500 | 450 | 350 | 1,495 | 46.9 | |
| 7,000×5,000 | 1,950 | 2,000 | 2,000 | 450 | 500 | 450 | 350 | 1,495 | 45.3 | |
| 7,000×6,000 | 1,950 | 3,000 | 2,050 | 450 | 550 | 450 | 350 | 1,495 | 50.2 | |
| 7,500×5,000 | 1,950 | 2,000 | 2,000 | 450 | 500 | 450 | 350 | 1,495 | 47.1 | |
| 7,500×6,000 | 2,000 | 3,000 | 2,050 | 500 | 550 | 500 | 350 | 1,495 | 56.2 | |
| 8,000×5,000 | 2,000 | 2,000 | 2,050 | 500 | 550 | 500 | 350 | 1,495 | 54.5 | |
| 8,000×6,000 | 2,000 | 3,000 | 2,100 | 500 | 600 | 500 | 350 | 1,495 | 59.9 | |
| 8,500×5,000 | 2,050 | 2,000 | 2,100 | 550 | 600 | 500 | 400 | 1,495 | 60.1 | |
| 8,500×6,000 | 2,050 | 3,000 | 2,150 | 550 | 650 | 500 | 400 | 1,495 | 65.6 | |
| 9,000×5,000 | – | – | – | – | – | – | – | – | – | |
| 9,000×6,000 | – | – | – | – | – | – | – | – | – | |
| 9,500×5,000 | – | – | – | – | – | – | – | – | – | |
| 9,500×6,000 | – | – | – | – | – | – | – | – | – | |
| 10,000×5,000 | – | – | – | – | – | – | – | – | – | |
| 10,000×6,000 | – | – | – | – | – | – | – | – | – | |
| 3.0m | 5,500×4,000 | 1,900 | 1,000 | 1,950 | 400 | 450 | 400 | 300 | 1,495 | 32.3 |
| 5,500×5,000 | 1,900 | 2,000 | 1,950 | 400 | 450 | 400 | 300 | 1,495 | 35.3 | |
| 6,000×4,000 | 1,950 | 1,000 | 2,000 | 450 | 500 | 400 | 300 | 1,495 | 36.4 | |
| 6,000×5,000 | 1,950 | 2,000 | 2,050 | 450 | 550 | 400 | 300 | 1,495 | 40.7 | |
| 6,500×5,000 | 2,000 | 2,000 | 2,050 | 500 | 550 | 500 | 350 | 1,495 | 48.6 | |
| 6,500×6,000 | 2,000 | 3,000 | 2,050 | 500 | 550 | 500 | 350 | 1,495 | 52.3 | |
| 7,000×5,000 | 2,000 | 2,000 | 2,100 | 500 | 600 | 500 | 350 | 1,495 | 52.0 | |
| 7,000×6,000 | 2,000 | 3,000 | 2,100 | 500 | 600 | 500 | 350 | 1,495 | 55.8 | |
| 7,500×5,000 | 2,050 | 2,000 | 2,100 | 550 | 600 | 500 | 350 | 1,495 | 55.7 | |
| 7,500×6,000 | 2,050 | 3,000 | 2,150 | 550 | 650 | 550 | 350 | 1,495 | 63.7 | |
| 8,000×5,000 | 2,100 | 2,000 | 2,150 | 600 | 650 | 550 | 350 | 1,495 | 63.5 | |
| 8,000×6,000 | 2,100 | 3,000 | 2,150 | 600 | 650 | 550 | 350 | 1,495 | 67.6 | |
| 8,500×5,000 | 2,100 | 2,000 | 2,250 | 650 | 750 | 600 | 400 | 1,495 | 73.8 | |
| 8,500×6,000 | 2,150 | 3,000 | 2,250 | 650 | 750 | 600 | 400 | 1,495 | 78.3 | |
| 9,000×5,000 | – | – | – | – | – | – | – | – | – | |
| 9,000×6,000 | – | – | – | – | – | – | – | – | – | |
※「大型プレキャストボックスカルバート設計・施工要領」による。
