ダイヤカット （大型連節ブロック張）
一般工種名：大型連節ブロック
ダイヤカットⅡ型 〈北陸地方整備局 標準設計 連-Ⅰ〉
ダイヤカットⅢ型 〈北陸地方整備局 標準設計 連-Ⅱ〉
特長
- ダイヤカットブロックは大型化されているため敷設工事は省力化され工期も短縮できます。
- 鉄筋連結によりブロックがマット状に一体化され、流水に対して安定を保ちます。
- 連結されたブロックは柔構造となり、地盤の変状に対し適度の屈撓性により追随します。
- 菱形状の凸部は流速を適度に低減させる働きをします。
用途

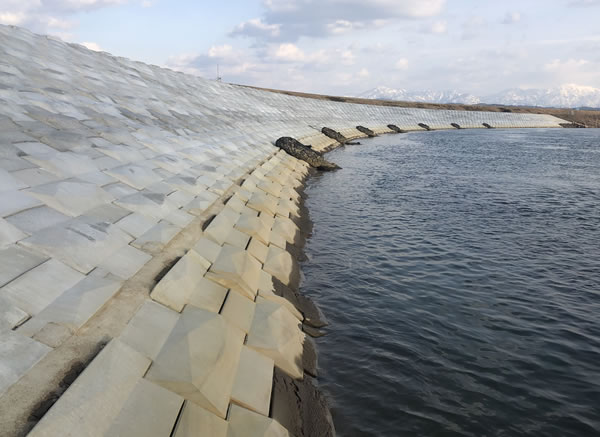

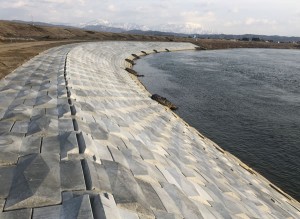

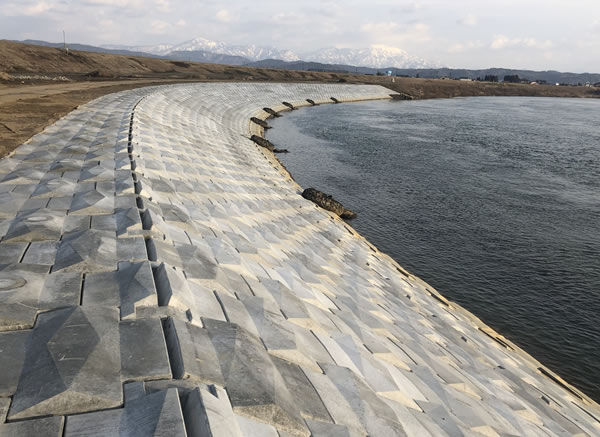

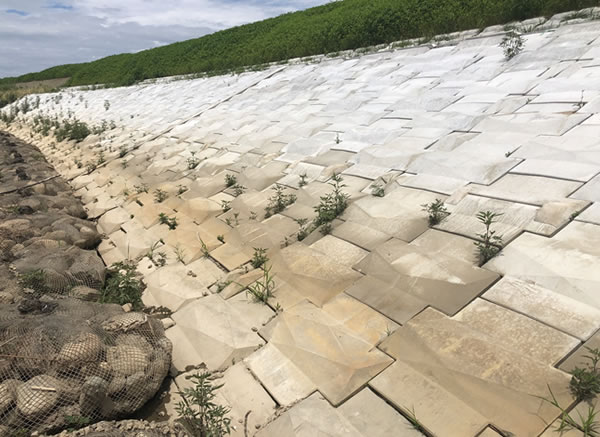

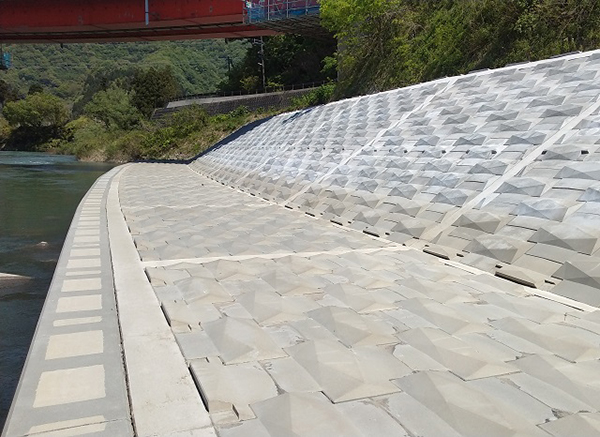

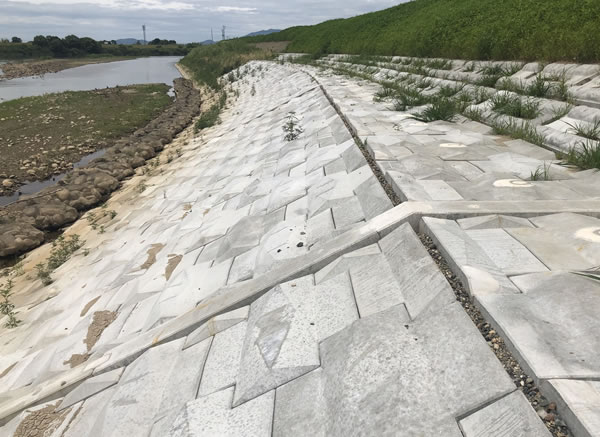

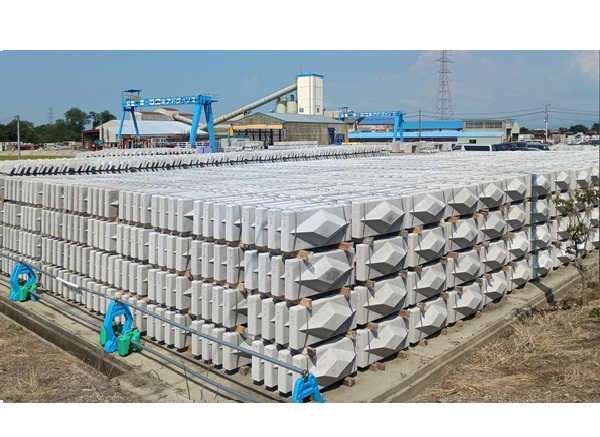

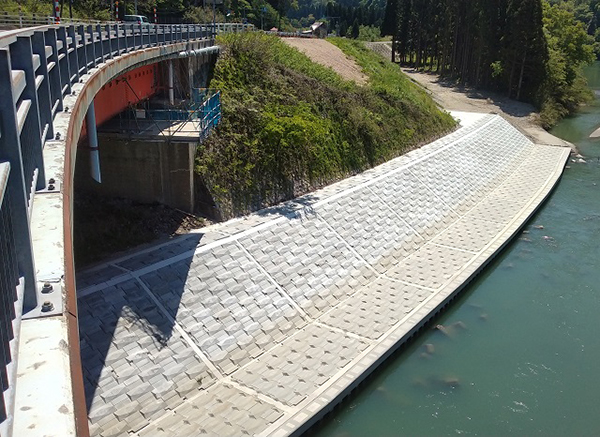

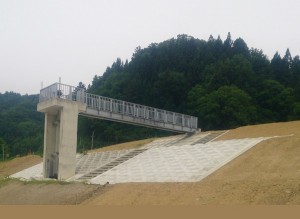

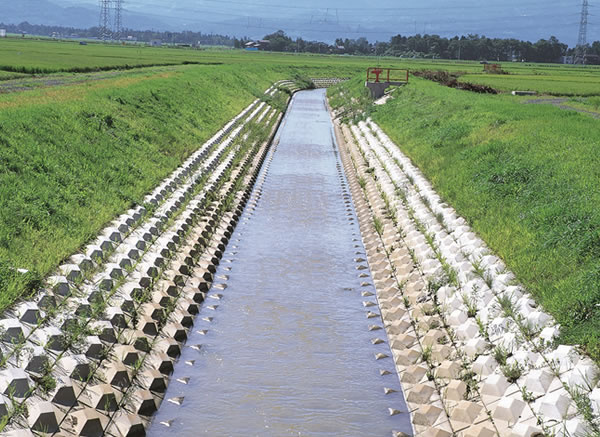

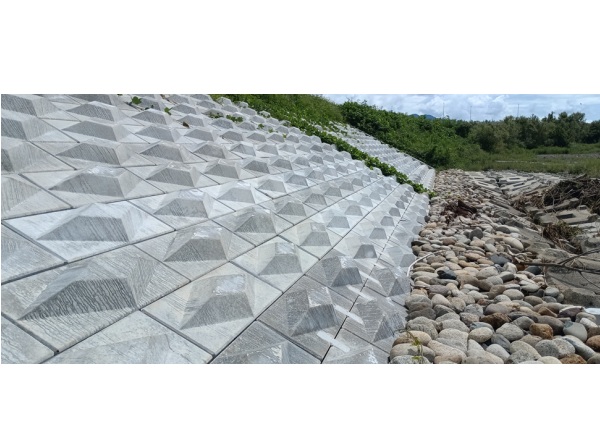

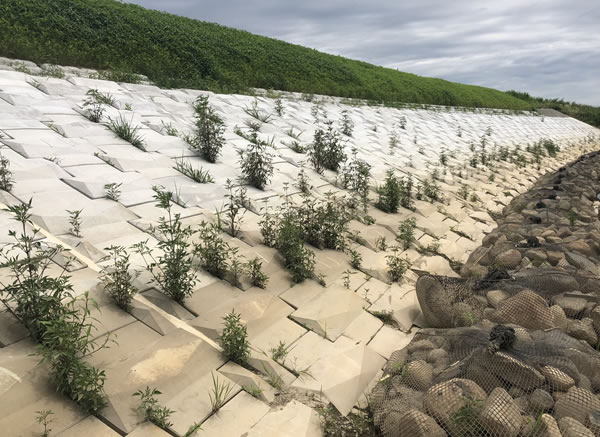

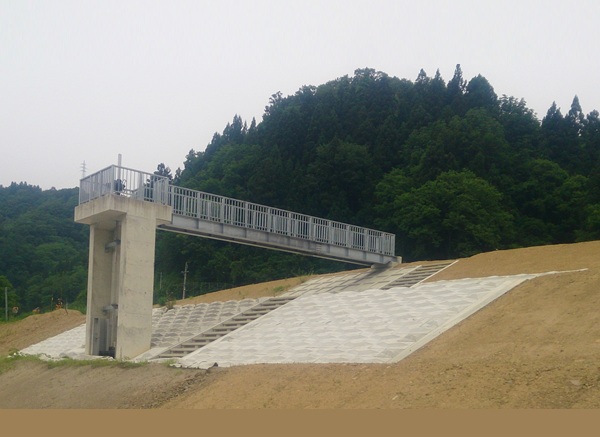

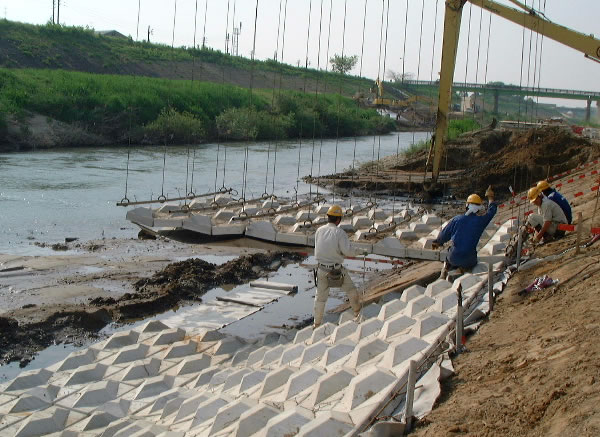

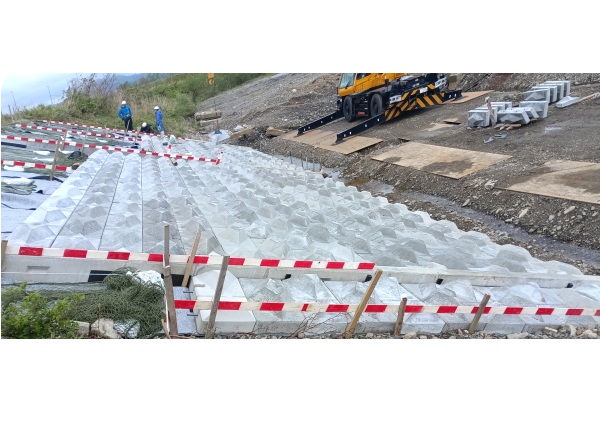

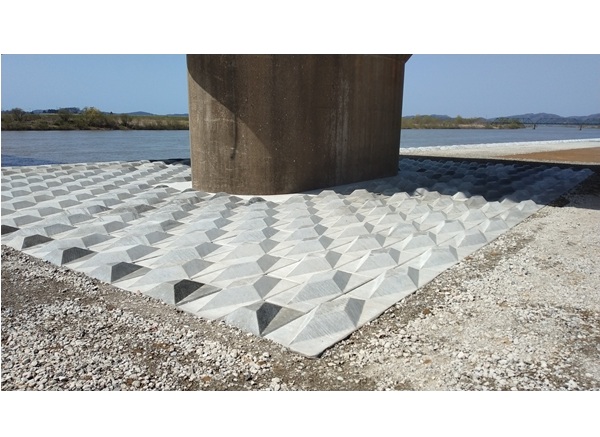

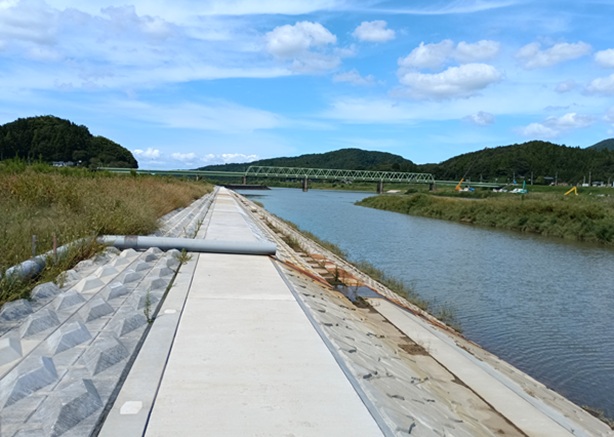

- 河川護岸、法面保護、覆土工、大型連節ブロック張、吊落とし施工、災害復旧工事
Ⅱ型(300・350型)〈北陸地方整備局 標準設計 連-Ⅰ〉

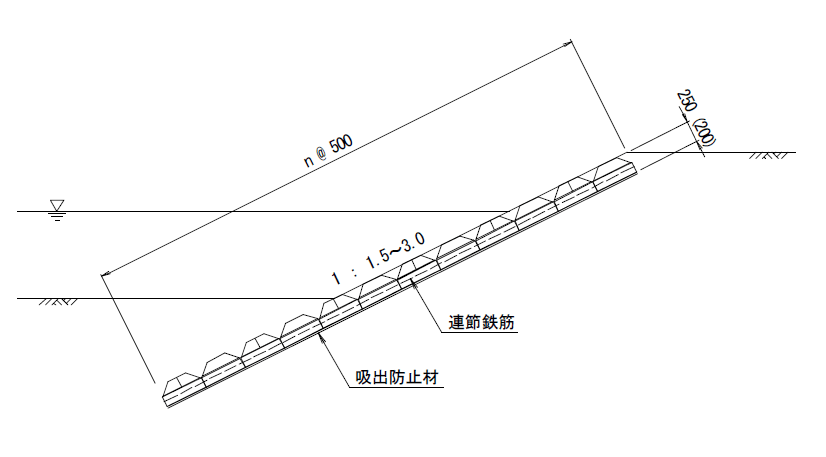

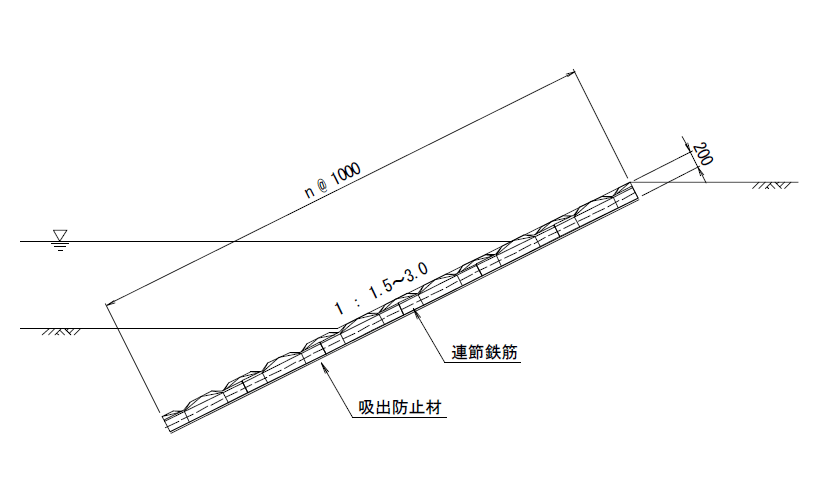

標準断面図

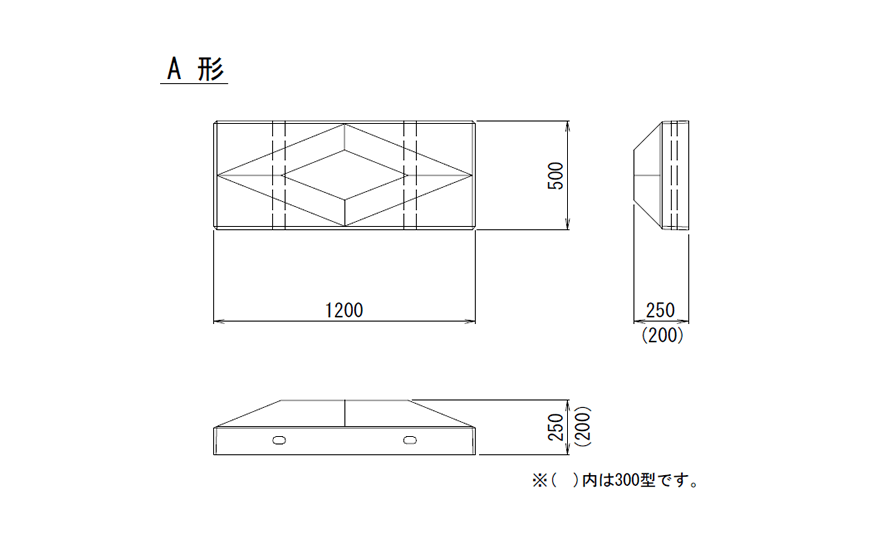

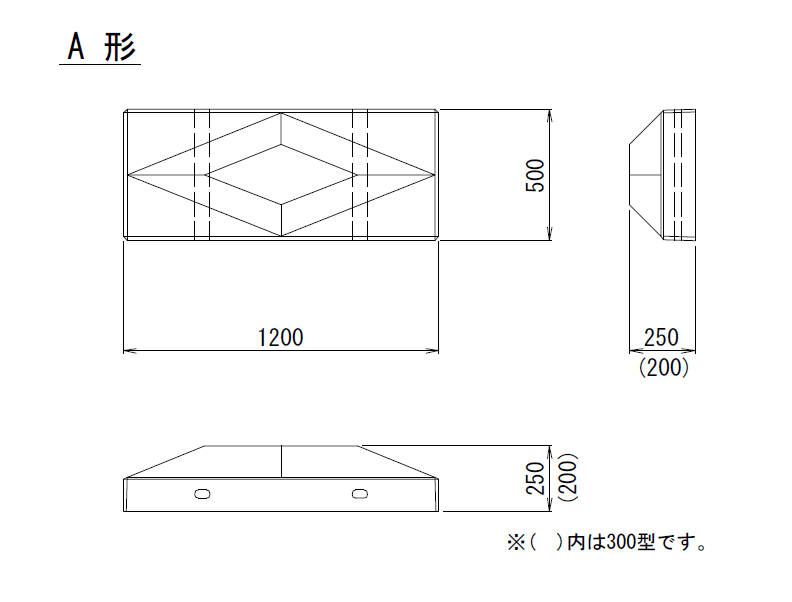

規格寸法図
規格諸元
| 型 | 呼び名 | 主要部寸法(mm) | 質量(kg) | 1m2当り質量(kg) | 使用数(個/m2) |
|---|---|---|---|---|---|
| 300型 | A形 | 1,200×500×200 | 189 | 315 | 1.667 |
| B形 | 600×500×200 | 89 | ― | ― | |
| 350型 | A形 | 1,200×500×250 | 217 | 362 | 1.667 |
| B形 | 600×500×250 | 102 | ― | ― |
Ⅲ型〈北陸地方整備局 標準設計 連-Ⅱ〉

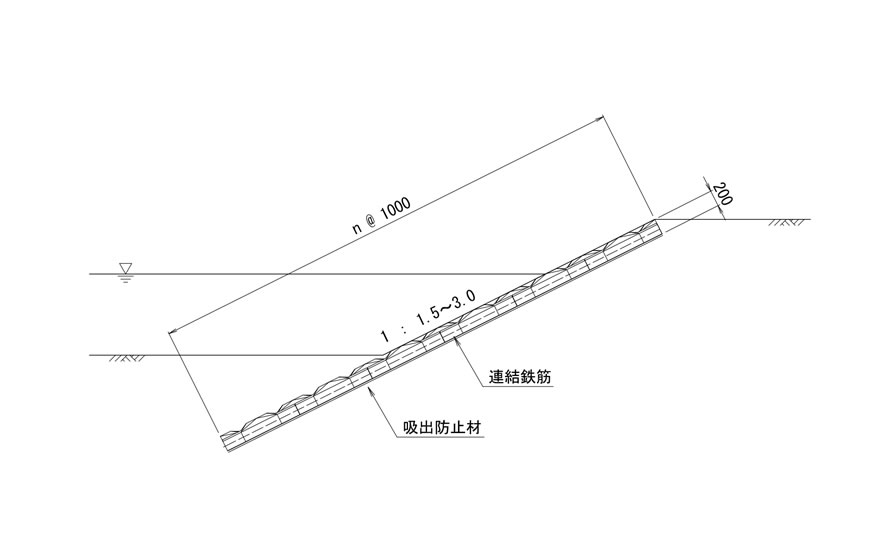

標準断面図

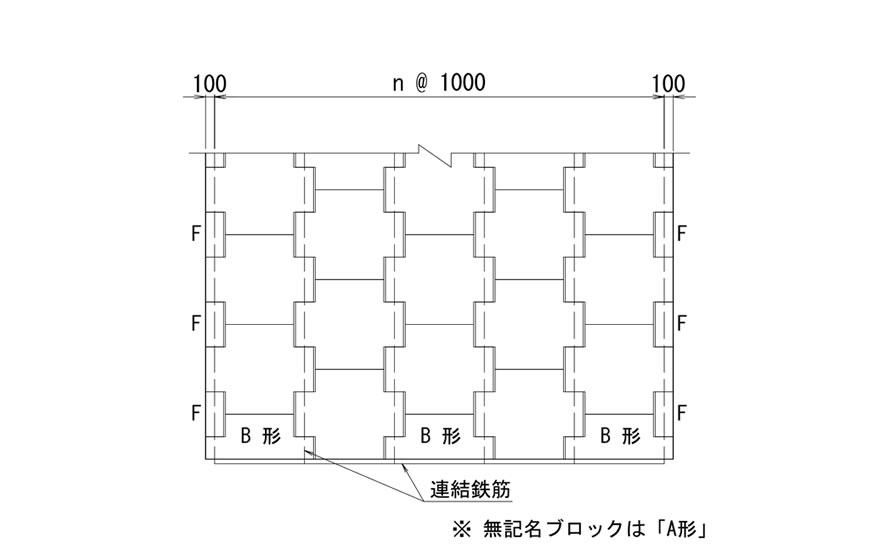

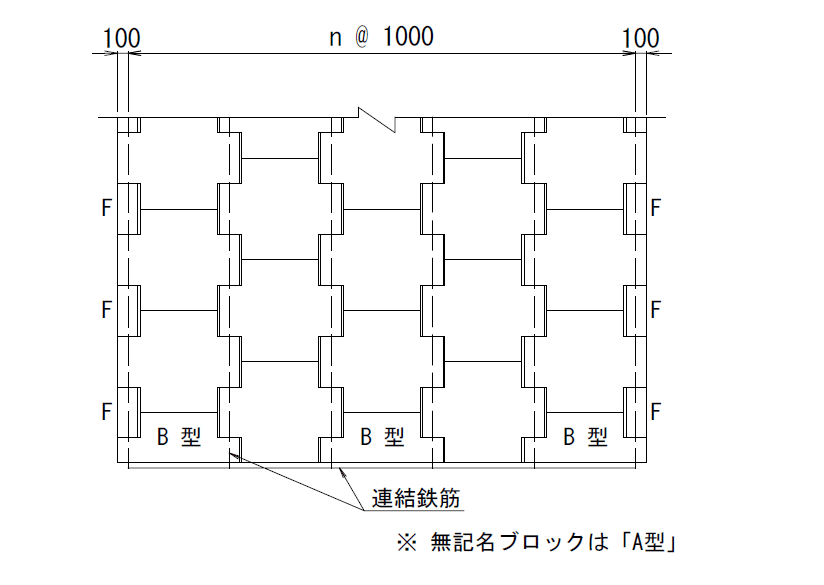

配列図

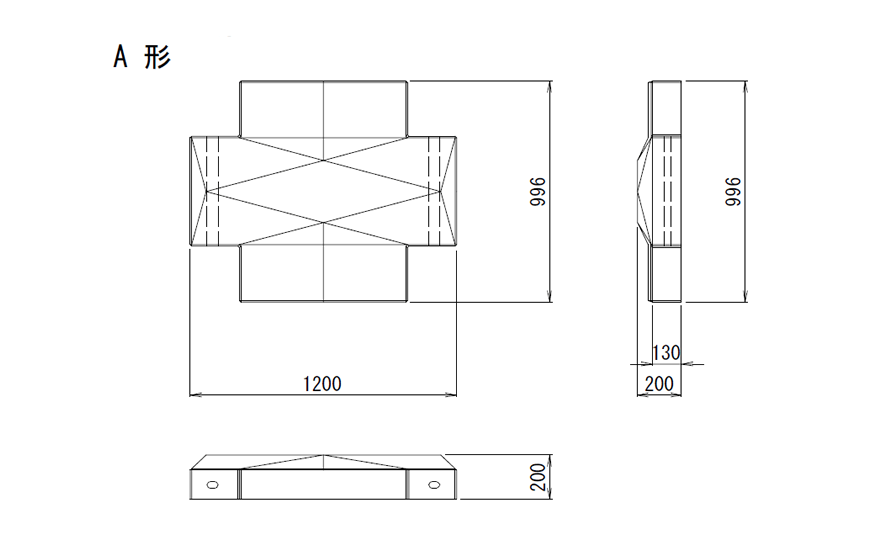

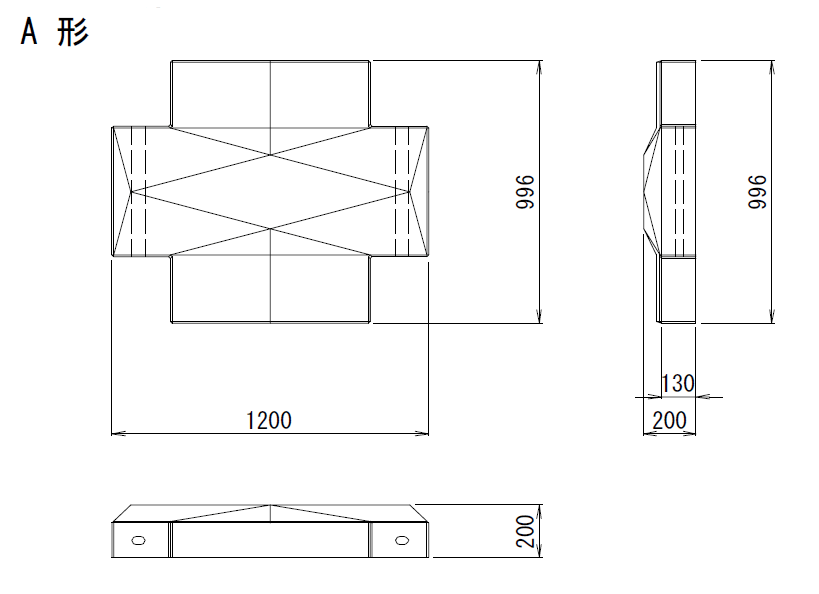

規格寸法図
規格諸元
| 名称 | 主要部寸法(mm) | 1個の重量(kg) | 使用数(個/m2) |
|---|---|---|---|
| A形ブロック | 1,200×996×200 | 360.4 | 1.0 |
| B形ブロック | 1,200×498×200 | 179.8 | ― |
| F形ブロック | 496×200×200 | 34.9 | ― |
