グリーンウォール
一般工種名：大型植栽ブロック
特長
- 壁体内部に所要量の植栽土を内蔵し、この土砂が、ブロックの背面開口部を通じて、地山と連通しています。
- 降雨時における余剰浸透水は、ブロック底版の排水孔から、順次、下方前面へ導入、排水されます。
- 構築様式は、空積工法を採用しており、ブロックの組積は、簡単で、壁体質量として、土砂を有効に活用しています。
- 壁体を構成する各ブロックは、相互に凹凸部がかみ合い、また、ブロックの背面開口部を通じて、背面土砂と一体化しています。
用途
- 緑化擁壁工
- 水辺緑化護岸工
仕様

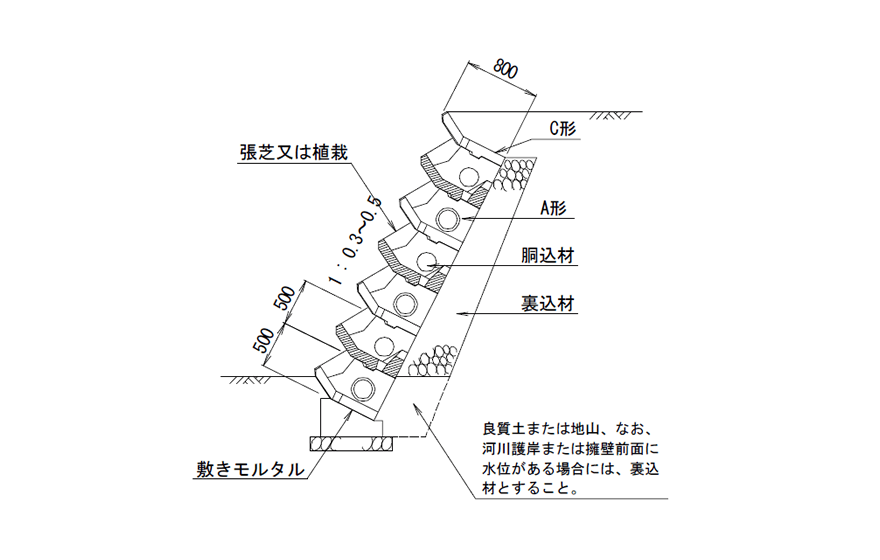

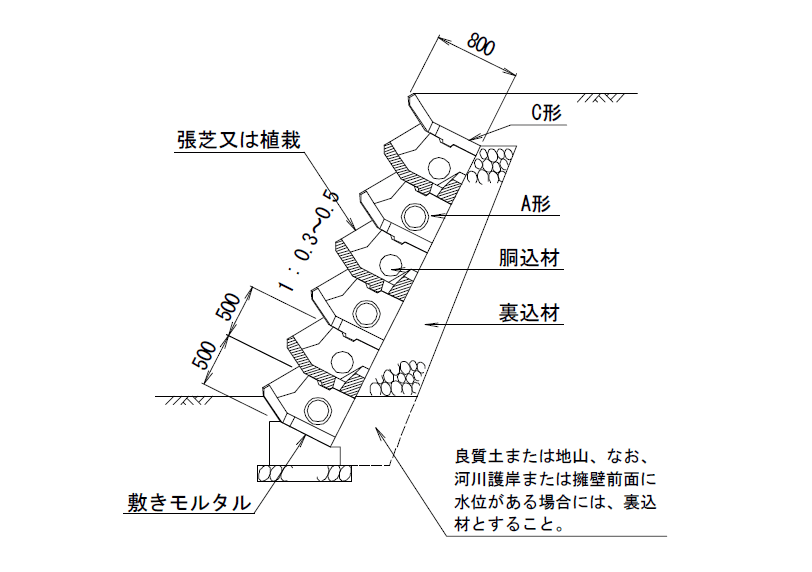

標準断面図

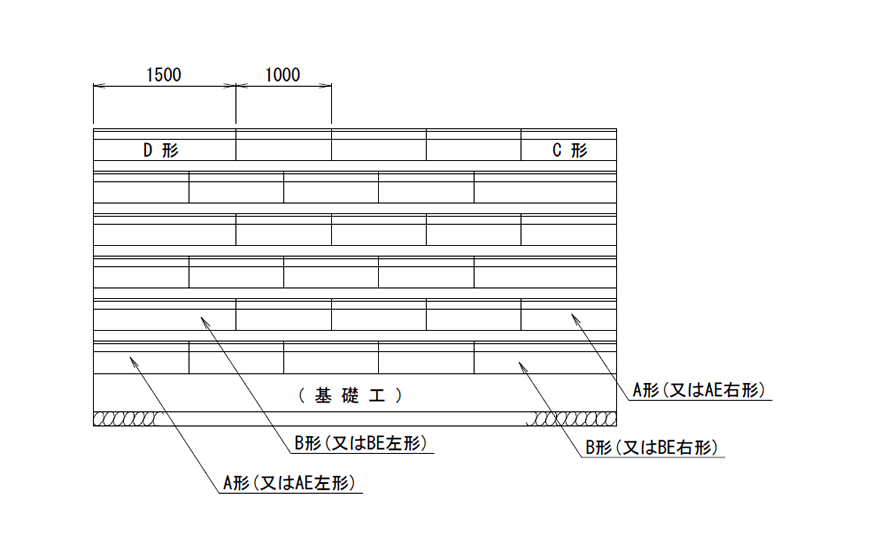

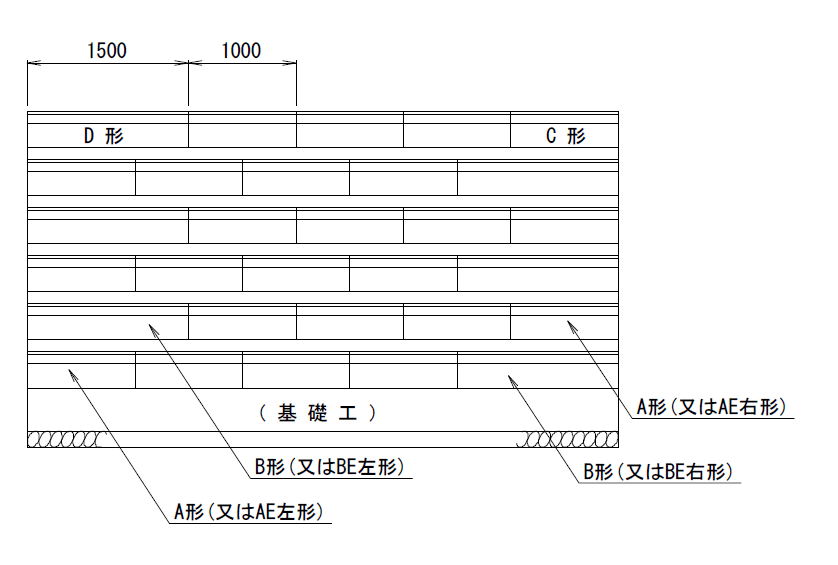

配列図

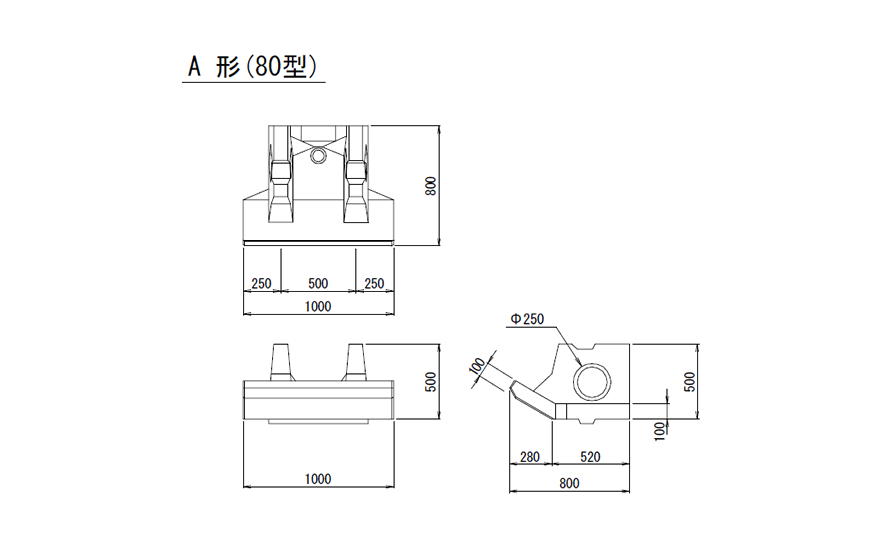

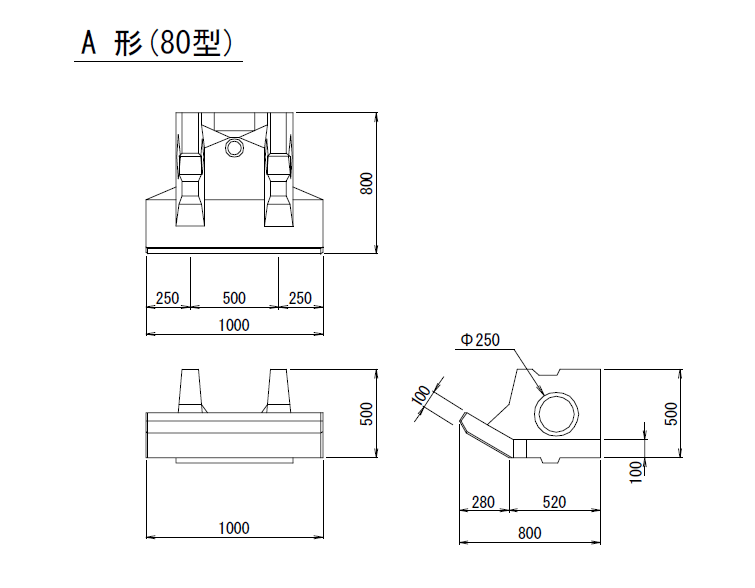

規格寸法図
規格諸元
| 型 | 呼び名 | 区分 | 主要部寸法 (L×H×Dmm) |
体積 (m3) |
参考質量 (kg) |
|---|---|---|---|---|---|
| 80型 | A形 | 基本 | 1,000×500×800 | 0.1164 | 267 |
| B形 | 側端 | 1,500×500×800 | 0.1909 | 439 | |
| C形 | 天端 | 1,000×255×800 | 0.0688 | 158 | |
| D形 | 天端 | 1,500×255×800 | 0.1115 | 256 | |
| AE形 | 側端 | 1,000×500×800 | 0.1869 | 429 | |
| BE形 | 側端 | 1,500×500×800 | 0.2614 | 601 | |
| 70型 | A形 | 基本 | 1,000×500×700 | 0.1151 | 264 |
| B形 | 側端 | 1,500×500×700 | 0.1795 | 412 | |
| C形 | 天端 | 1,000×200×700 | 0.0637 | 146 | |
| D形 | 天端 | 1,500×200×700 | 0.0973 | 223 | |
| AE形 | 側端 | 1,000×500×700 | 0.1701 | 391 | |
| BE形 | 側端 | 1,500×500×700 | 0.2345 | 539 | |
| 60型 | A形 | 基本 | 1,000×500×600 | 0.0838 | 192 |
| B形 | 側端 | 1,500×500×600 | 0.1365 | 313 | |
| C形 | 天端 | 1,000×200×600 | 0.0435 | 100 | |
| D形 | 天端 | 1,500×200×600 | 0.0704 | 161 | |
| AE形 | 側端 | 1,000×500×600 | 0.1335 | 307 | |
| BE形 | 側端 | 1,500×500×600 | 0.1862 | 428 |
※この製品は用心筋が挿入されております。
