ナウロック （大型ブロック積）
一般工種名：大型ブロック積擁壁
特長
- ナウロックは大型なので、工期は大幅に短縮され、また作業の省力化が図れます。
- 土圧の大きさによって控長を変えた経済的な断面を形成できます。
- 係合突起は円錐状になっていますので、曲線部の対応も容易です。

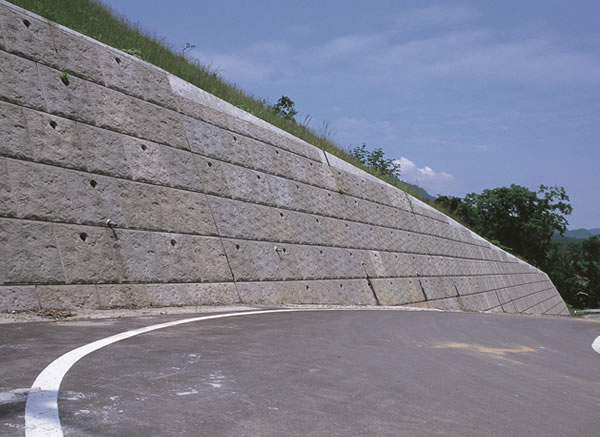

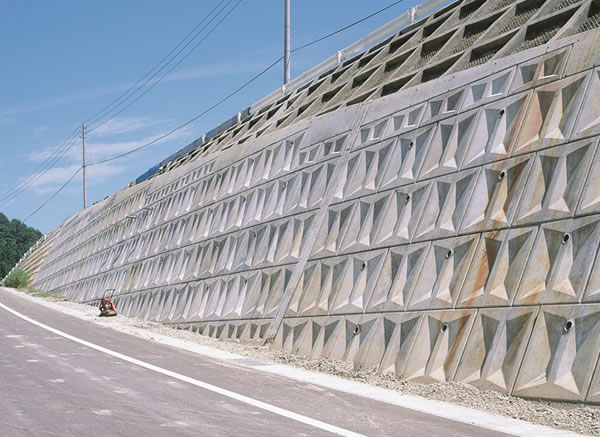

- 周囲の状況に応じて、幾何学模様または擬石模様のどちらかの表面を選択すれば、景観によく合った擁壁となります。
用途
- 道路、鉄道などの土留擁壁工
- 河川、ダムなどの護岸法留工
- 砂防、治山などの土留山腹工
- 地すべり、急傾斜地などの崩壊対策工
- 宅地造成などの土留擁壁工
- 風致地区、観光地、学校などの景観保全工
仕様

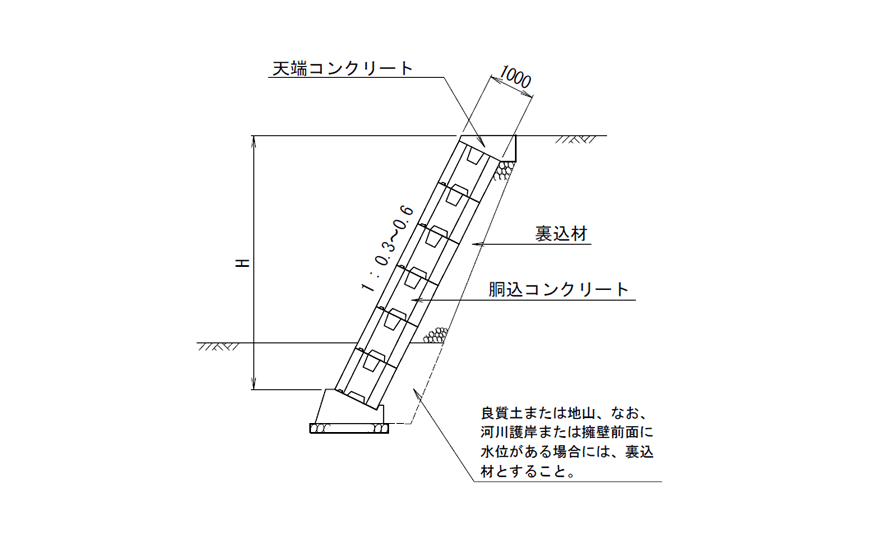

標準断面図

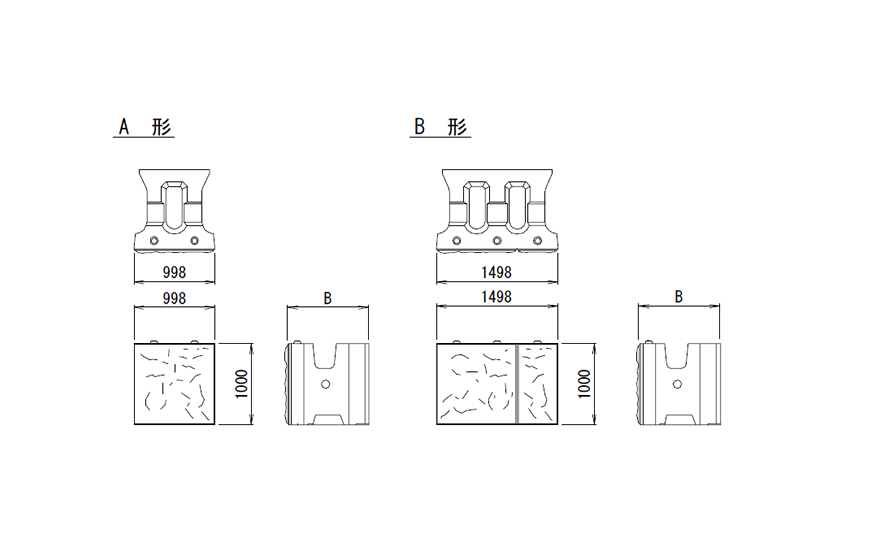

規格寸法図
規格諸元
| 呼び名 | 主要部寸法 高さ×幅×控長(mm) |
幾何学模様 | 擬石模様 | |||
|---|---|---|---|---|---|---|
| 体積(m3) | 参考質量(kg) | 体積(m3) | 参考質量(kg) | |||
| 50型 | A形 | 1,000×998×500 | 0.2881 | 662 | 0.3225 | 741 |
| B形 | 1,000×1,498×500 | 0.4584 | 1,054 | 0.5074 | 1,167 | |
| C形 | 500×998×500 | 0.1466 | 337 | 0.1611 | 370 | |
| D形 | 500×1,498×500 | 0.2331 | 536 | 0.2528 | 581 | |
| 70型 | A形 | 1,000×998×700 | 0.4732 | 1,088 | 0.5077 | 1,167 |
| B形 | 1,000×1,498×700 | 0.7388 | 1,699 | 0.7878 | 1,811 | |
| C形 | 500×998×700 | 0.2407 | 553 | 0.2552 | 586 | |
| D形 | 500×1,498×700 | 0.3766 | 866 | 0.3963 | 911 | |
| 100型 | A形 | 1,000×998×1,000 | 0.5767 | 1,326 | 0.6112 | 1,405 |
| B形 | 1,000×1,498×1,000 | 0.9024 | 2,075 | 0.9513 | 2,187 | |
| C形 | 500×998×1,000 | 0.2994 | 688 | 0.3139 | 721 | |
| D形 | 500×1,498×1,000 | 0.4678 | 1,075 | 0.4875 | 1,121 | |
| 150型 | A形 | 1,000×998×1,500 | 0.7346 | 1,689 | 0.7690 | 1,768 |
| B形 | 1,000×1,498×1,500 | 1.1483 | 2,641 | 1.1972 | 2,753 | |
| C形 | 500×998×1,500 | 0.3959 | 910 | 0.4104 | 943 | |
| D形 | 500×1,498×1,500 | 0.6204 | 1,426 | 0.6401 | 1,472 | |
