一般工種名：流木捕捉工

特長

ゴムの弾性変形による衝撃緩和効果とエネルギー吸収効果

• 流木や礫が衝突した場合、弾性チェーンはチェーンリンク間のゴムが圧縮変形を生じながら衝撃力を緩和します。
  (衝撃実験の結果では、鋼製チェーンのみと比較して最大引張力を50%程度に低減できる衝撃緩和効果を発揮。)
• ゴムは弾性変形で流木や礫の衝突エネルギーを吸収するため、繰り返しの使用が可能です。

部材の省力化

• 柔構造であるため、流木や礫の捕捉時は平面的に弓なり形状に変形し、部材の引張力として荷重が伝達します。
• 引張力として受け持つことで、強度部材の断面を省力化できます。

土石流・流木対策技術指針に準拠

• 鉛直方向の部材間隔は土石流・流木対策技術指針に準拠して設定でき、従来の流木捕捉工と同等の流木捕捉性能を有します。

コンパクトに搬入＆施工性に優れる

• 構成する部材がコンパクトなため、既設堰堤に設置する場合でも、現場の搬入時や施工時に大型な重機を必要としません。
• 水通し幅が小さい場合は、人力での施工も可能です。

取り外し可能で流木の撤去が容易

• 部材の接続はピン（ボルト）による勘合方式で取り外しが可能です。

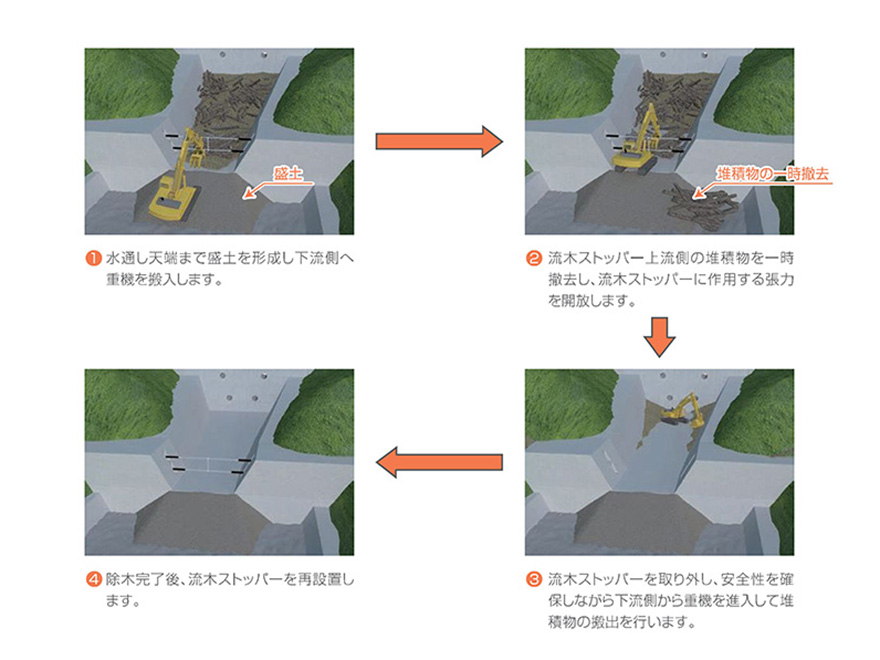

• 流木捕捉後、流木ストッパー上流側の堆積物を一時撤去し、張力を解放することで、流木取り外すことができ、下流側から重機の進入が可能になるなど、除木・除石がしやすい工法です。

適用範囲

• 掃流区間もしくは土石流区間でも上流のえん堤で土石流が捕捉され、掃流状態として検討できる場合(副えん堤に設置するなど)に適用できます。
• 流木捕捉高さは1～3m、透過部幅は6m以下に適用できます。

仕様

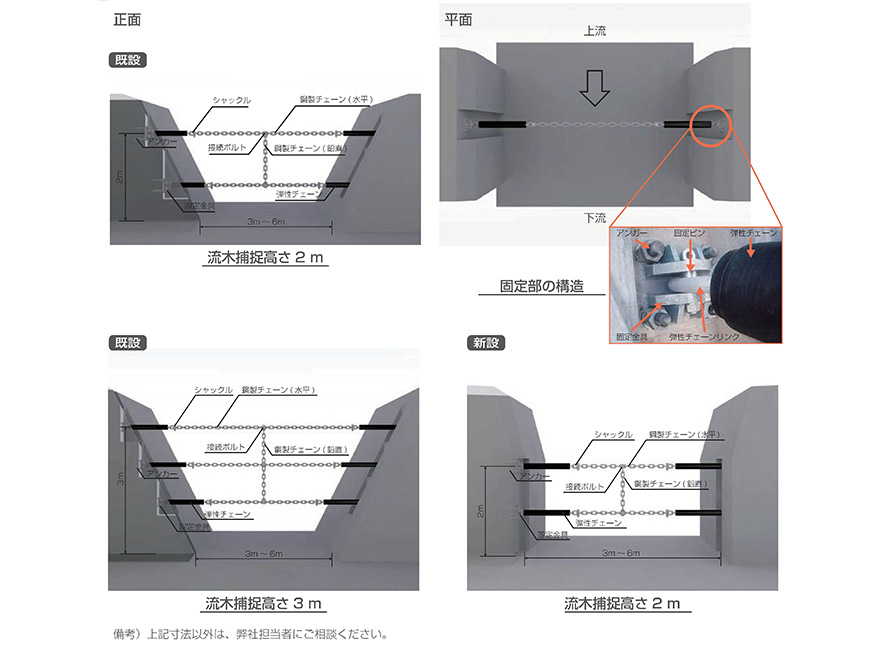

構造

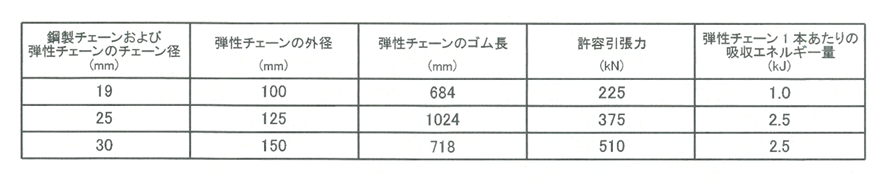

規格

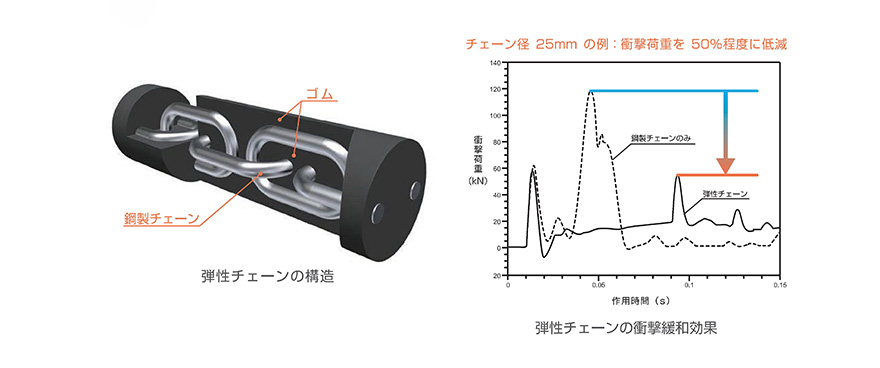

弾性チェーン

• 弾性チェーンとは、鋼製チェーンおよび鋼製チェーンをゴムで被覆一体化した緩衝材のことです。
• ゴム内部に埋設された鋼製チェーンは隙間をあけて配列、その隙間(リンク間)にもゴムを充填することにより、張力作用時に衝撃力の緩和効果とエネルギー吸収効果を発揮します。

維持管理
