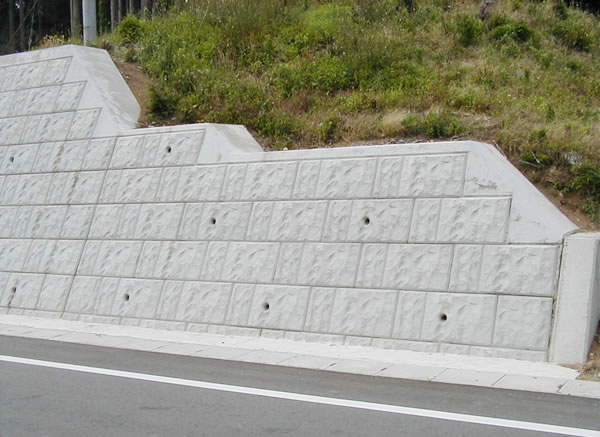

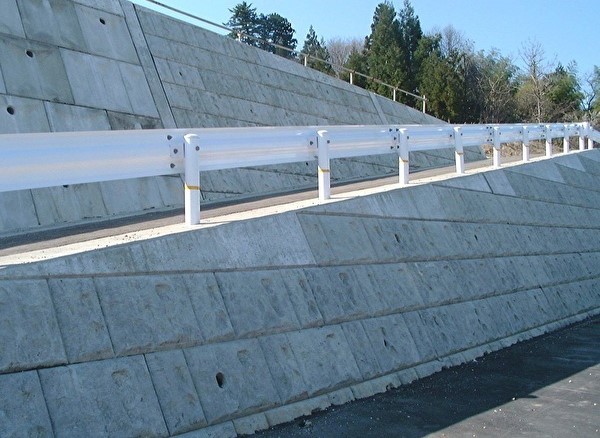

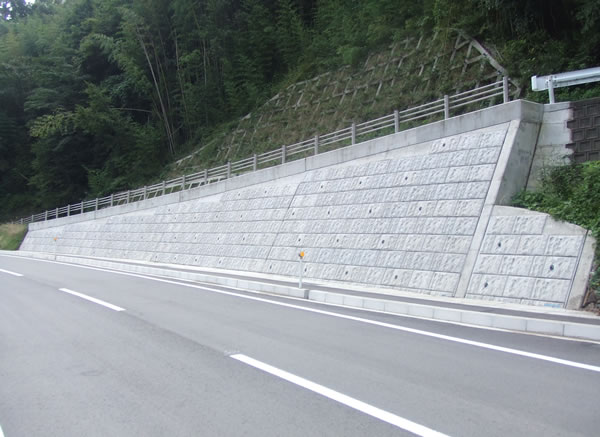

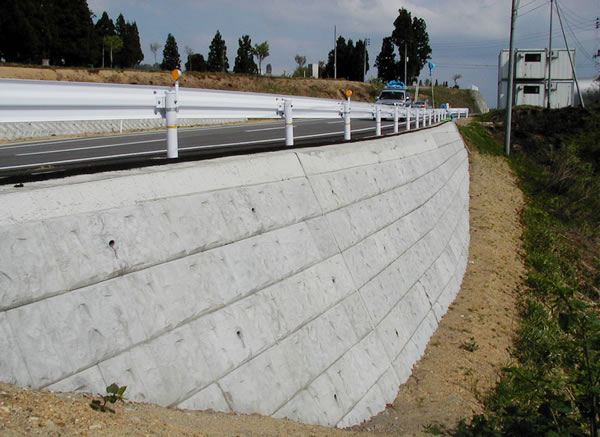

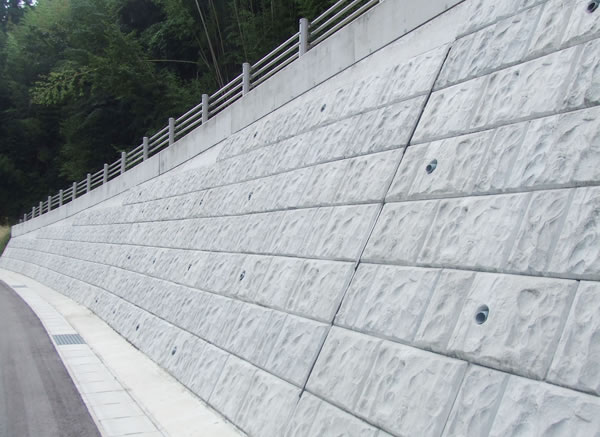

サンエスⅡ型 （大型ブロック積）
明度証明書
第0094号(割石模様)
テクスチャー証明書
第0293号(割石模様)
一般工種名：大型ブロック積擁壁
特長
- 北陸地方整備局「標準設計」ブロック積 共-Ⅳ-3 対応製品
- 大型積みブロック0.5m×1.0m(0.5㎡/個)の練積みタイプ。 背面壁が無いため胴込と裏込めコンクリートが一体化し、強固なブロック積擁壁を構築できます。
- ブロックは据付時に自立するため安全な施工ができます。
- 表面意匠は「擬石模様」として明度証明(平均明度 6.0)、テクスチャー証明(平均輝度 14)を取得。
用途
- 各種工事の土留め工や護岸工。
仕様

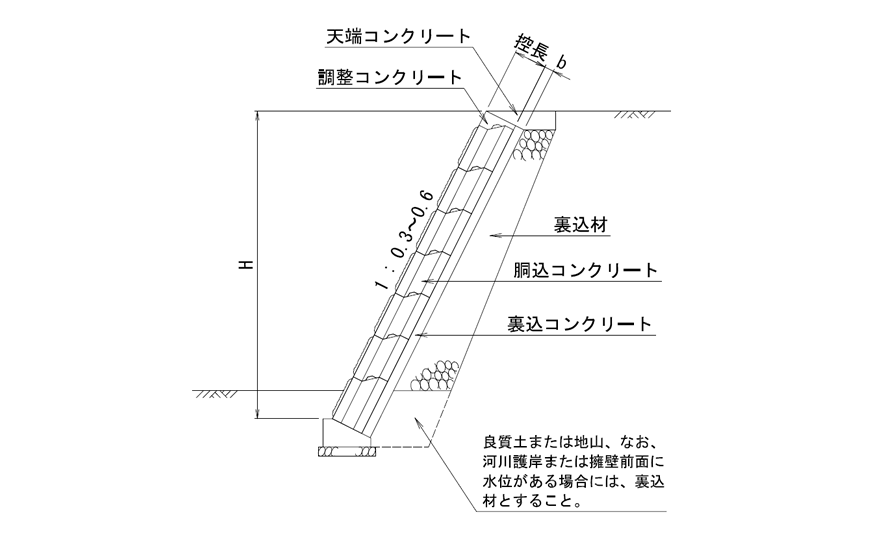

標準断面図

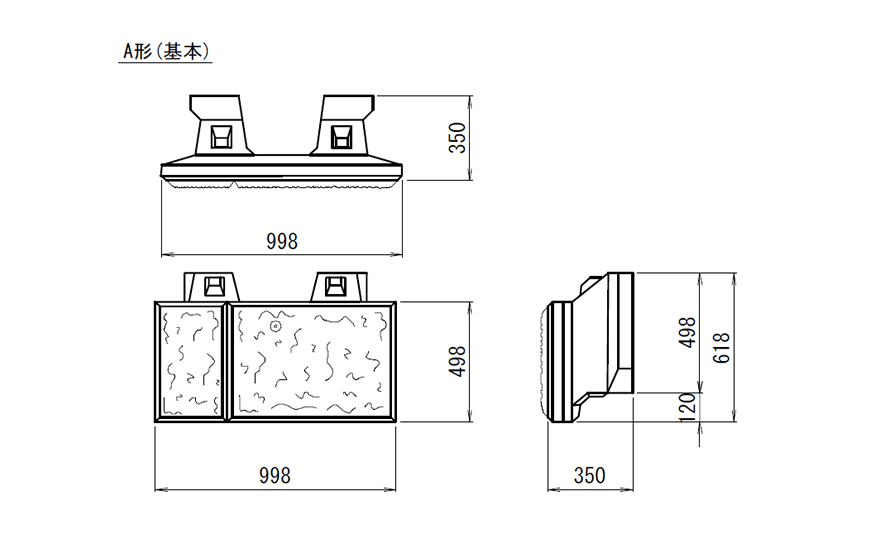

規格寸法図
規格諸元
| 呼び名 | 主要部寸法
法長×幅×控長(mm) |
分類 | 胴込量(m3) | 参考質量(kg) | |
|---|---|---|---|---|---|
| Ⅱ型（控35） | A形(基本) | 498×998×350 | 割石模様 | 0.077 | 207 |
| 鉄平石模様 | 228 | ||||
| A形（水抜） | 498×998×350 | 割石模様 | 202 | ||
| 鉄平石模様 | 223 | ||||
| E形（端部） | 498×1498×350 | 割石模様 | 0.120 | 319 | |
| F形（根石端部） | 498×1498×350 | 割石模様 | 0.14 | 343 | |
| B形(端部) | 498×499×350 | 割石模様 | 0.041 | 100 | |
| 鉄平石模様 | 115 | ||||
| C形(根石) | 498×998×350 | 割石模様 | 0.090 | 224 | |
| 鉄平石模様 | 250 | ||||
| D形（根石端部） | 498×499×350 | 割石模様 | 0.046 | 105 | |
| 鉄平石模様 | 125 | ||||
| Ⅱ型（控45）
佐渡タイプ |
A形（基本） | 498×998×450 | 割石模様 | 0.117 | 235 |
| C形（根石） | 0.139 | 265 | |||
| E形（端部） | 498×1498×450 | 0.175 | 369 | ||
| F形（根石端部） | 0.213 | 395 | |||
| Ⅱ型（控50）
佐渡タイプ |
A形（基本） | 498×998×500 | 割石模様 | 0.135 | 251 |
| C形（根石） | 0.161 | 285 | |||
| E形（端部） | 498×1498×500 | 0.203 | 390 | ||
| F形（根石端部） | 0.247 | 423 | |||

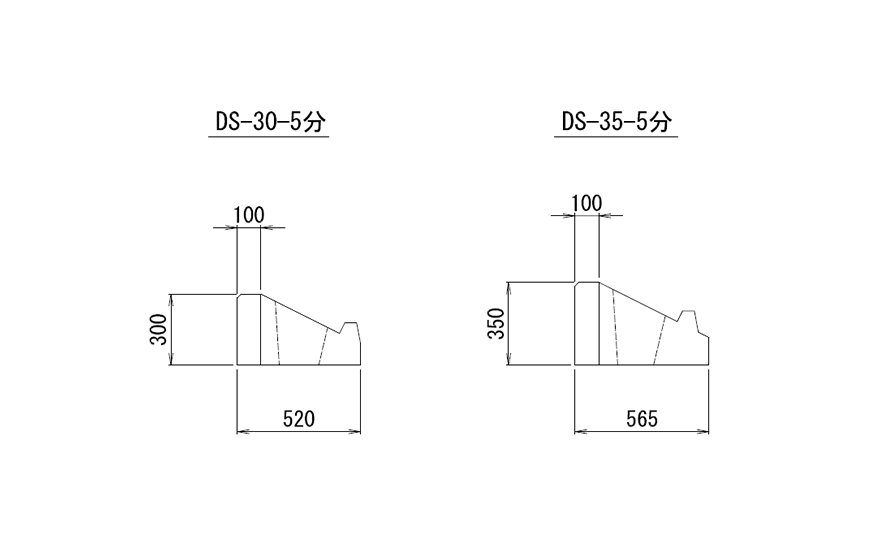

基礎ブロック形状図
規格緒元
| 呼び名 | 主要寸法 高さ×長さ(mm) |
参考質量 (kg) |
中詰コンクリート量 (m3/個) |
裏込コンクリート厚 b (mm) |
|---|---|---|---|---|
| DS-30-5分 | 300×2000 | 394 | 0.060 | 0～100 |
| 300×1250 | 241 | 0.030 | ||
| DSB-35-5分 | 350×2000 | 514 | 0.070 | 150 |
| 350×1250 | 315 | 0.035 |
