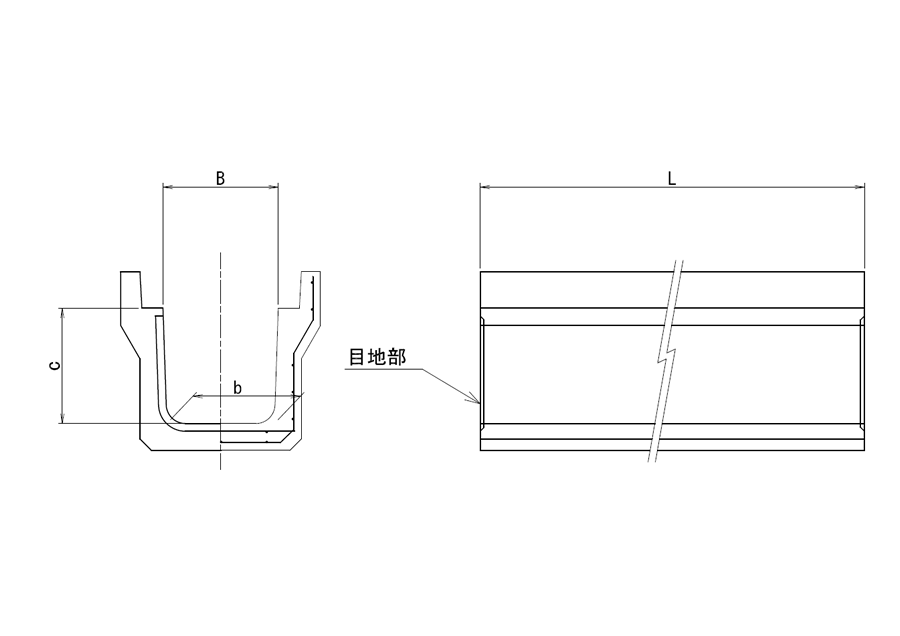

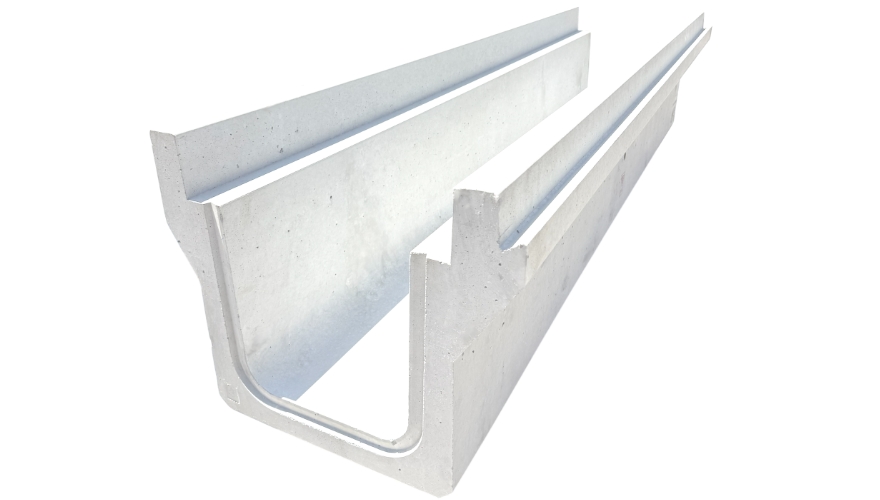

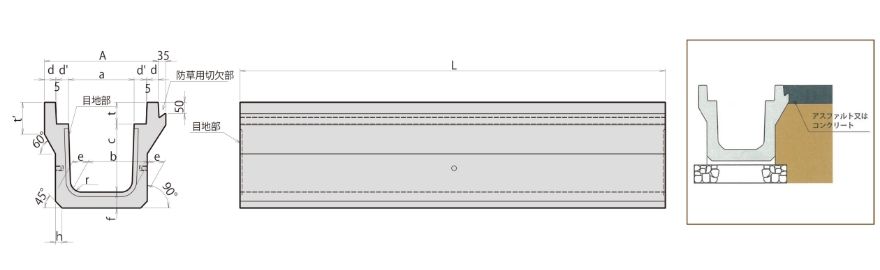

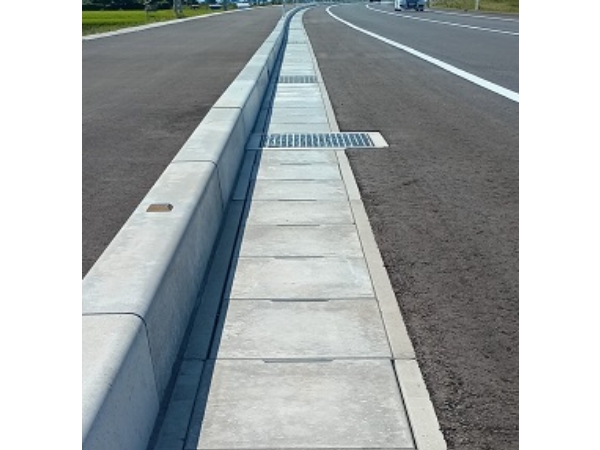

落ちふた式U形側溝　JIS A5372　北陸地方整備局対応型(PUT)

規格寸法図

規格諸元

種類	呼び名	寸法			参考質量(kg)
		B	b	c	L＝2000	L＝1000	L＝5000
1種	250	250	230	250	290	145	―
	300A	300	280	300	350	175	870
	300B	300	270	400	420	210	―
	300C	300	260	500	500	250	―
	400A	400	370	400	460	230	1140
	400B	400	360	500	540	270	―
	500A	500	460	500	590	295	1480
	500B	500	450	600	680	340	―
3種	250	250	230	250	330	165	―
	300A	300	280	300	420	210	1050
	300B	300	270	400	470	235	―
	300C	300	260	500	590	295	―
	400A	400	370	400	520	260	1290
	400B	400	360	500	630	315	―
	500A	500	460	500	680	340	1750
	500B	500	450	600	830	415	―

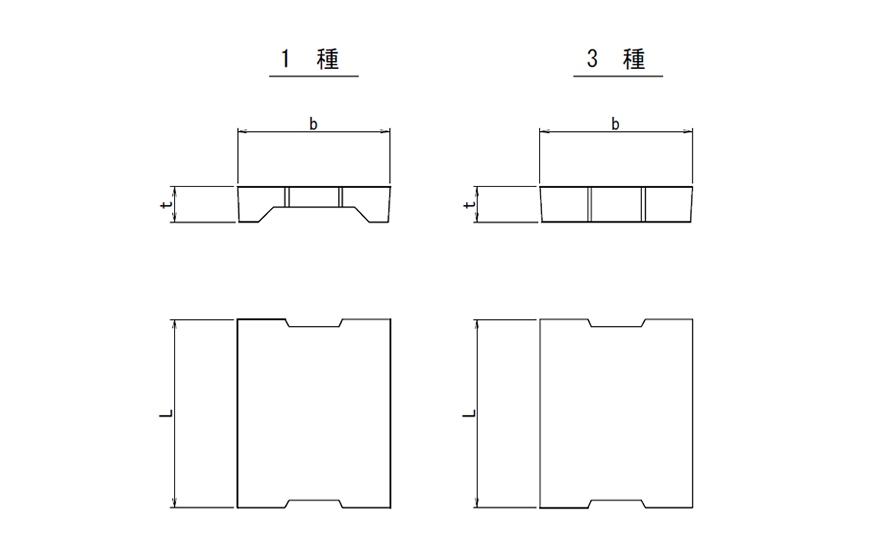

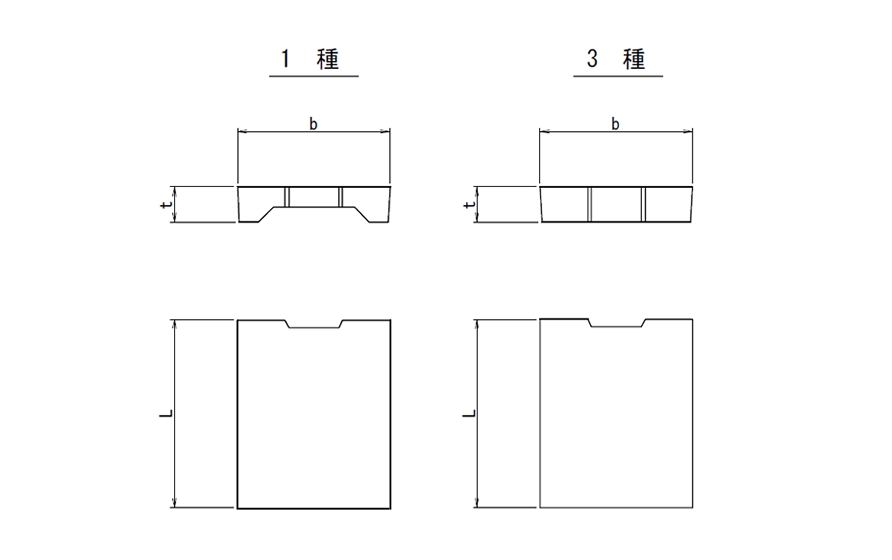

落ちふた式U形側溝・ふた　北陸地方整備局対応型

規格寸法図

規格諸元

種類	呼び名	寸法(mm)			参考質量(kg)
		b	t	L
1種	250	362	90	500	29
	300	412	95	500	33
	400	512	110	500	47
	500	622	125	500	65
3種	250	362	90	500	38
	300	412	95	500	45
	400	512	110	500	66
	500	622	125	500	91

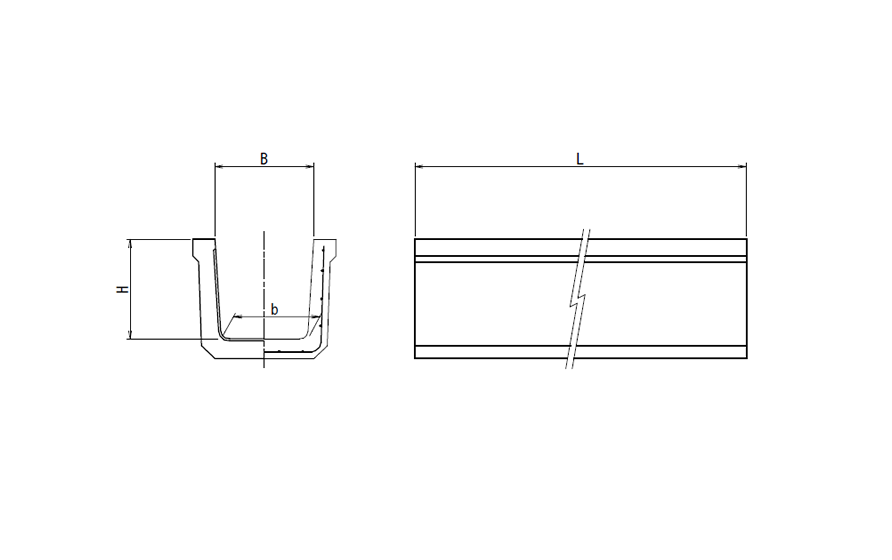

標準型U形側溝　北陸地方整備局対応型(PU)

規格寸法図

規格諸元

呼び名	寸法(mm)			参考質量(kg)
	B	b	H	L=1000	L=2000	L=5000
300	300	260	300	136	272	680
360	360	310	360	170	340	―
450	450	400	450	229	458	1150
600	600	540	600	357	714	―

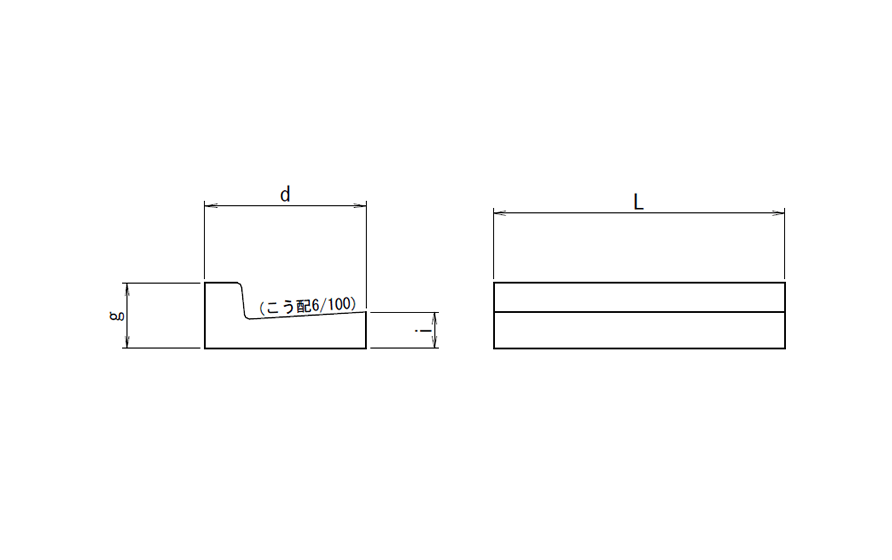

L形側溝　JIS A5372

規格寸法図

規格諸元

種類	呼び名	寸法(mm)			参考質量(kg)		摘要
		d	g	i	L=600	L=2000
1種	250A	350	155	―	47	―
	250B	450	155	85	58	―
	300	500	155	90	65	―
	350	550	155	95	72	―

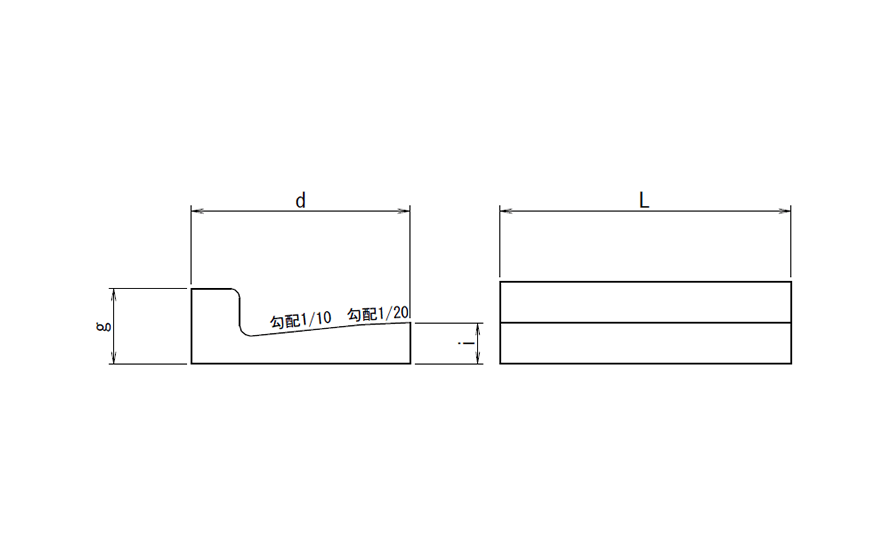

規格寸法図

規格諸元

種類	呼び名	寸法(mm)			参考質量(kg)		摘要
		d	g	i	L=600	L=2000
2種	500A	665	270	150	160	533	Lb-15
	500B	700	320	150	186	620	Lb-20
	500C	705	370	150	202	673	Lb-25

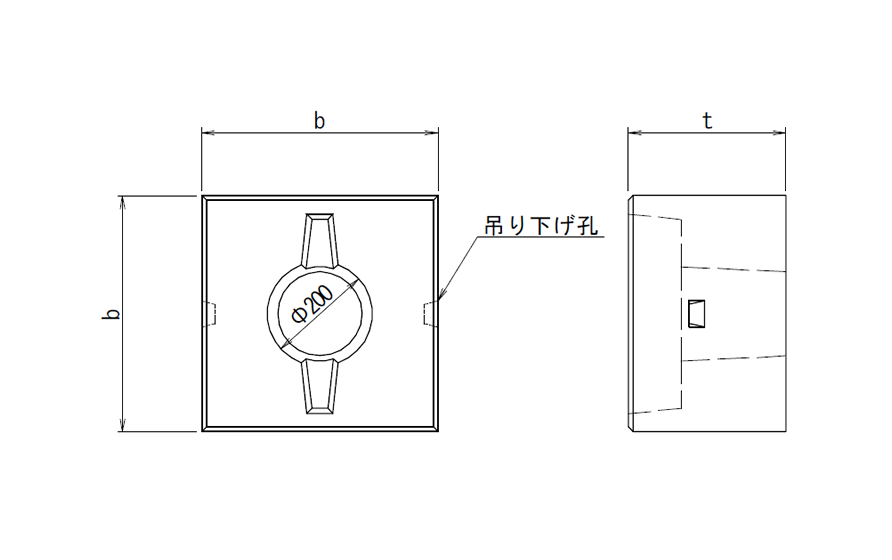

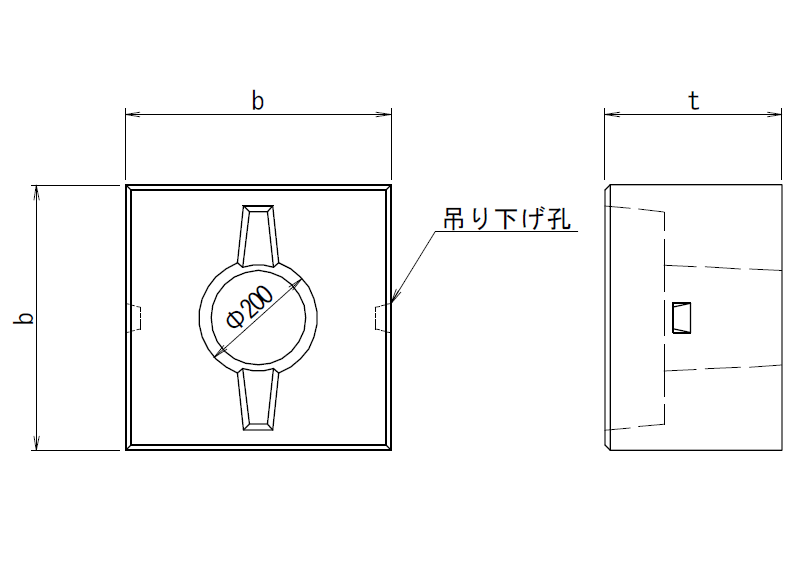

防護柵根巻きブロック　北陸地方整備局対応型

規格寸法図

規格諸元

呼び名	寸法(mm)		参考質量(kg)
	b	t
Ⅰ	400	250	80
Ⅱ	450	300	120
Ⅲ	500	350	180

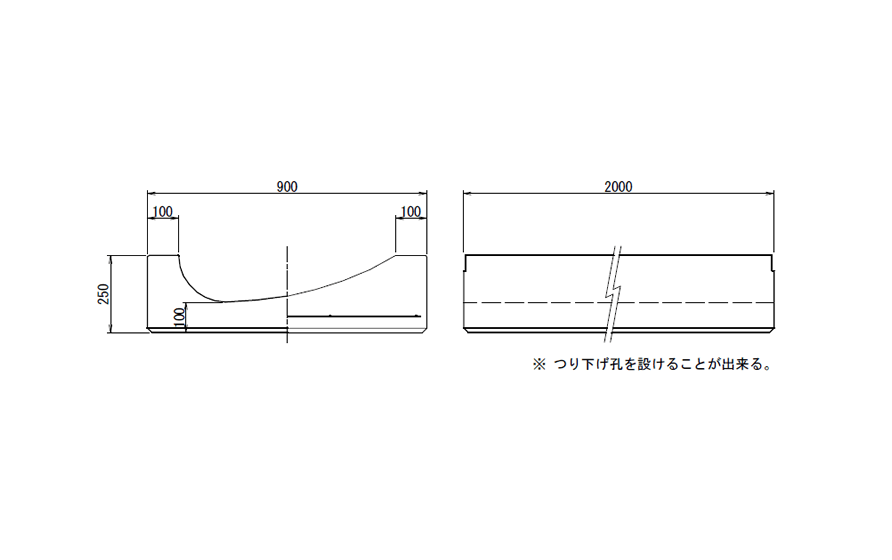

ロールドガッター　北陸地方整備局対応型

規格寸法図

規格諸元

参考質量(kg)	700kg
