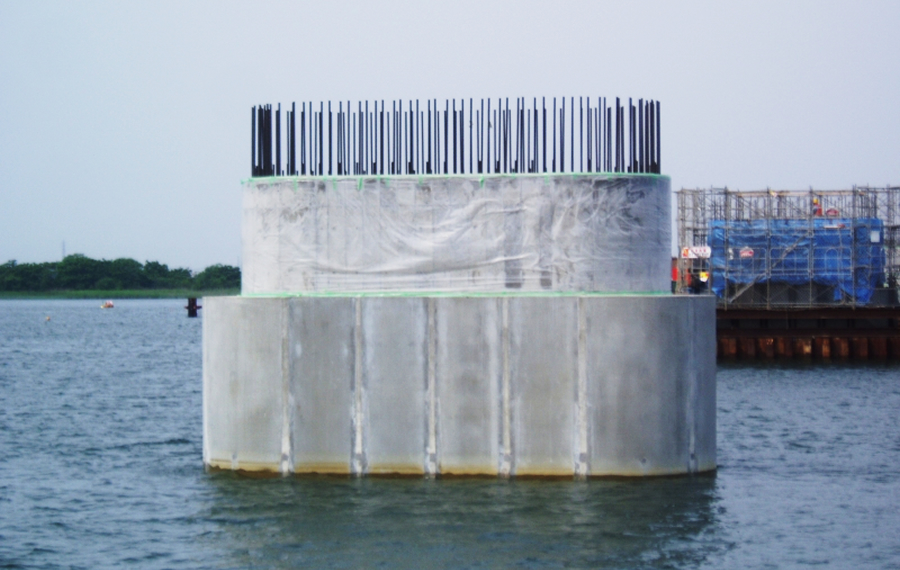

高強度・高耐久コンクリートによる長大パネルのプレキャスト埋設型枠。省スペースで施工を実現。

工事名	松浜上流橋下部工事
施工場所	新潟市東区津島屋～同市北区神谷内
発注者	国土交通省北陸地方整備局新潟国道事務所
工期	平成18年11月13日～平成21年9月13日
特徴	橋長 937.0m 、　幅員 12.25m を有する7径間連続及び6径間連続鋼開断面箱桁橋
パネルサイズ	（直線部）1.18m×6.0m～12.0m （曲線部）1.85m×6.0m～12.0m

企画提案ポイント

• 施工性・安全性・経済性・耐久性を追求。
• 高強度コンクリートにより、PC埋設型枠の厚さを薄く軽量化を実現。
• 長大パネル形状の施工方法を含めた総合提案。

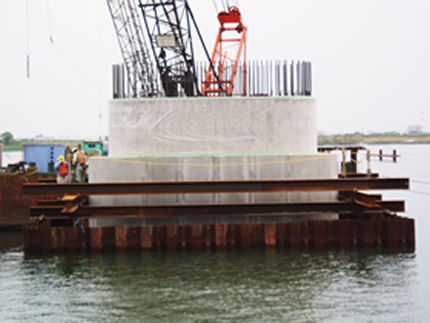

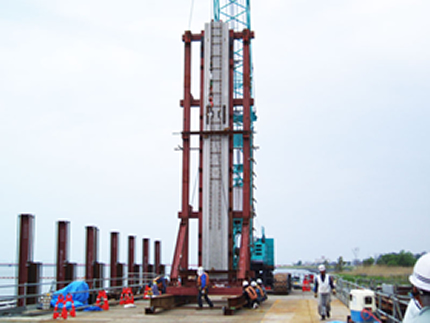

施工中

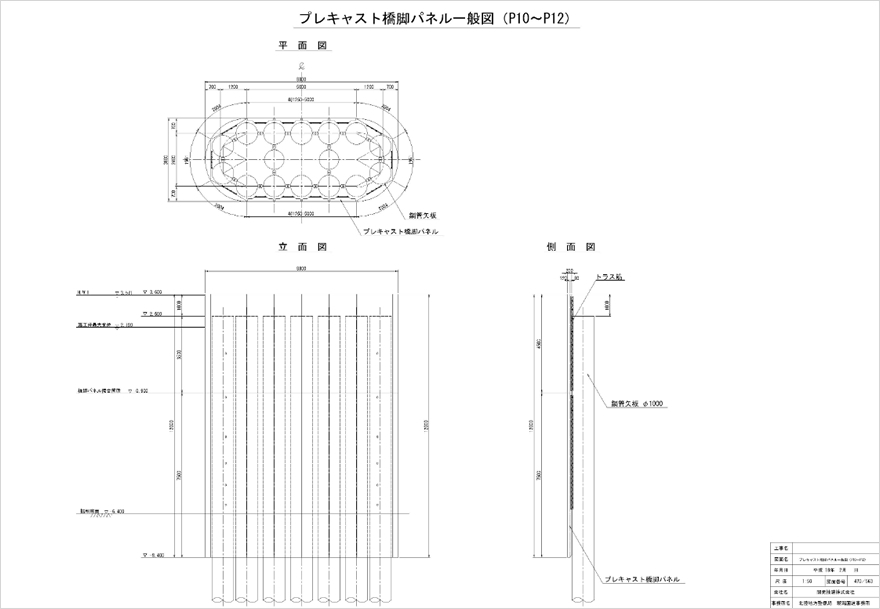

構造図

プレキャスト橋脚パネル一般図

プレキャスト埋設型枠工法とは：
コンクリート構造物を建設する際に、通常使用する型枠の変わりに、予め工場で製造したプレキャストコンクリート版を型枠として使用し、現場打ちコンクリートの打設後も取り外さないで、そのまま外装材として使用する工法です。従って、施工の省力化、美観の向上、耐久性向上および地球環境保護等に優れた工法です。
